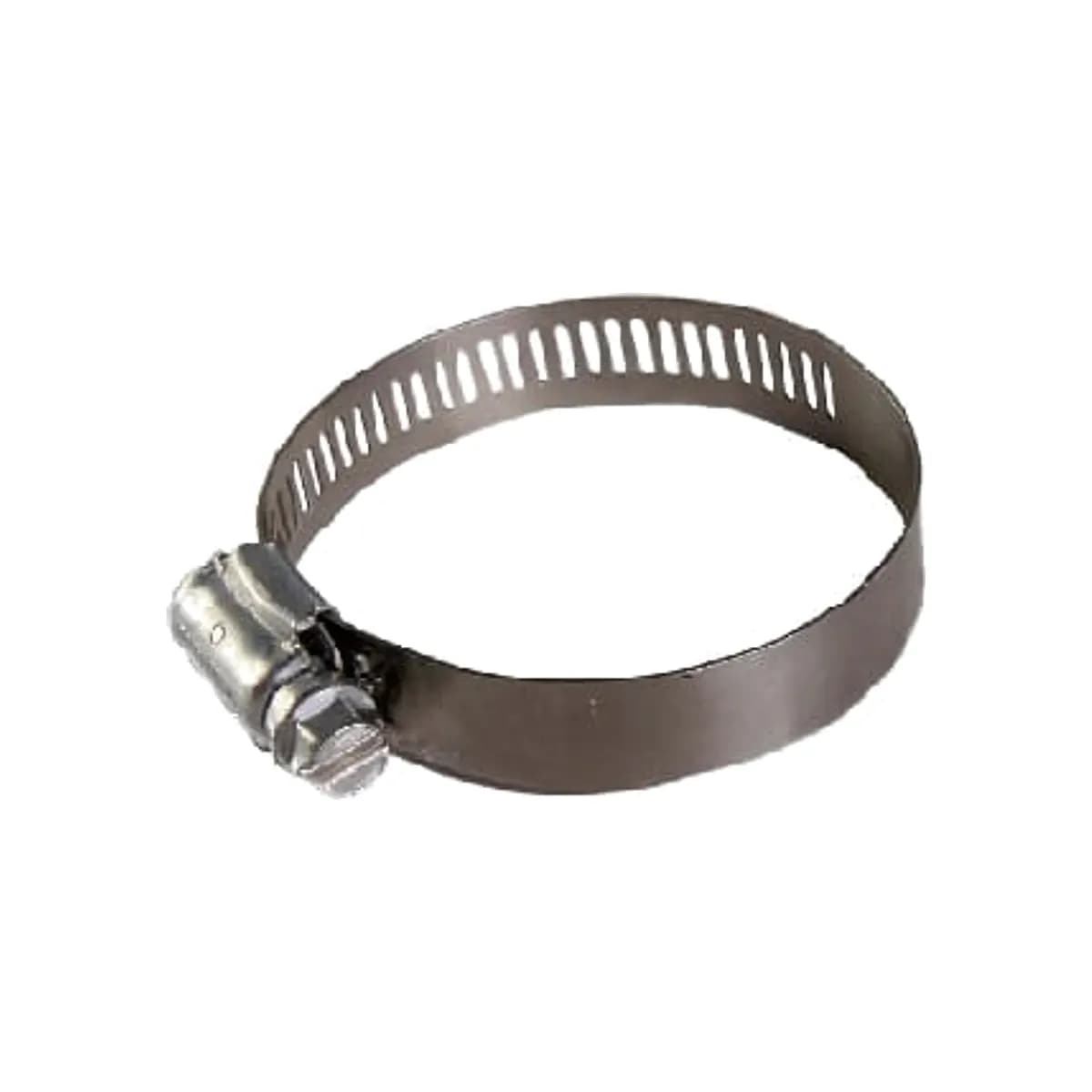

بست شلنگی استیل (Hose Clamp) برای هادی نزولی صاعقهگیر
بست شلنگی استیل کالوت، هادی نزولی سیستم حفاظت در برابر صاعقه، یعنی تسمهٔ مسی یا سیم مسی، را به پایهٔ لولهای صاعقهگیر، پایهٔ دکل مهاری و دکل مخابراتی یا هر جسم استوانهای دیگر میبندد. نوار فولاد ضدزنگ دور لوله و هادی میپیچد و با سفت کردن پیچ حلزونی، هادی را بدون سوراخکاری و جوشکاری به سطح لوله میفشارد. در اجرای معمول، این بستها هر ۳۰ تا ۳۳ سانتیمتر در تمام طول پایه نصب میشوند و فولاد ضدزنگ، مقاومت خوبی در برابر زنگزدگی در فضای باز دارد. سه مدل CCS35، CCS68 و CCS11 برای قطرهای ۳۳ تا ۵۷، ۶۵ تا ۸۹ و ۱۰۵ تا ۱۲۷ میلیمتر ارائه میشود.
هادی نزولی محکم و منظم، از بالای پایه تا پای آن
در سیستم صاعقهگیری که روی پایهٔ لولهای نصب میشود، هادی نزولی باید در تمام طول پایه به لوله بسته شود. بست شلنگی استیل کالوت این کار را با یک نوار فولاد ضدزنگ و یک پیچ حلزونی انجام میدهد: بدون سوراخکاری، بدون جوشکاری و با امکان سفت کردن دوباره در بازدیدهای دورهای.
- مهار تسمه یا سیم مسی روی لوله
- فولاد ضدزنگ برای نصب در فضای باز و جلوگیری از خوردگی
- سه اندازه برای قطر ۳۳ تا ۱۲۷ میلیمتر
- بدون نیاز به سوراخکاری لوله یا هادی
فولاد ضدزنگ، مناسب فضای باز
بست در تمام عمر سیستم زیر باران و آفتاب میماند. فولاد ضدزنگ در برابر زنگزدگی مقاوم است و برخلاف بست فولادی معمولی یا گالوانیزهٔ آسیبدیده، نیروی بستن و ظاهر منظم مسیر هادی را با زنگزدگی از دست نمیدهد.
بدون سوراخکاری و جوشکاری
هادی میان نوار و لوله فشرده میشود؛ نه لولهٔ پایه سوراخ میشود و نه هادی. استاندارد NF C 17-102 سوراخکاری هادی نزولی برای بستن آن به تکیهگاه را مجاز نمیداند.
برای تسمه و سیم مسی
یک نوع بست برای هر دو شکل هادی نزولی: تسمه صاف روی لوله مینشیند و سیم زیر نوار مهار میشود.
انتخاب ساده بر اساس قطر
سه مدل CCS35، CCS68 و CCS11؛ محدودهٔ هر مدل باید قطر لوله بههمراه هادی را پوشش دهد. برای قطرهای دیگر با گروه کالوت تماس بگیرید.
نصب سریع با ابزار ساده
پیچ حلزونی با آچار یا پیچگوشتی سفت میشود و در بازدیدهای دورهای میتوان بستهای شلشده را دوباره سفت کرد.
المعلومات الفنية للمنتج
ویژگی | مقدار |
|---|---|
نوع محصول | بست شلنگی (بست نواری با پیچ حلزونی) — Clamping Collar |
جنس | فولاد ضدزنگ (Stainless Steel) |
کاربرد | مهار هادی نزولی روی پایهٔ لولهای صاعقهگیر، پایهٔ دکل مهاری و دکل مخابراتی و سایر اجسام استوانهای |
نوع هادی | تسمهٔ مسی یا سیم مسی |
روش بستن | نوار شیاردار دور لوله و هادی؛ سفت کردن با پیچ حلزونی |
فاصلهٔ نصب رایج | حدود ۳۰ تا ۳۳ سانتیمتر در امتداد پایه (سه نقطه در هر متر) |
مدلها | CCS35، CCS68، CCS11 |
مشخصات اعلامنشده | پهنای نوار، اندازهٔ پیچ، گشتاور سفتکردن و گرید فولاد ضدزنگ در مدارک فعلی کالوت اعلام نشده است؛ در صورت نیاز استعلام کنید. |
مدلها و محدودهٔ قطر بستن
کد سفارش | محدودهٔ قطر بستن (میلیمتر) | جنس |
|---|---|---|
CCS35 | ۳۳ تا ۵۷ | فولاد ضدزنگ |
CCS68 | ۶۵ تا ۸۹ | فولاد ضدزنگ |
CCS11 | ۱۰۵ تا ۱۲۷ | فولاد ضدزنگ |
محدودهها طبق برگهٔ مشخصات کالوت ابهر است. در سرستون جدول آن برگه، واحد به اشتباه mm² چاپ شده است؛ اعداد، قطر بر حسب میلیمتر هستند. قطر بیرونی لوله بههمراه ضخامت هادی باید درون محدودهٔ مدل انتخابشده باشد؛ برای اندازههای دیگر با واحد فروش گروه کالوت تماس بگیرید.
بست شلنگی در سیستم صاعقهگیر چه نقشی دارد؟
وقتی صاعقهگیر روی پایهٔ لولهای نصب میشود، هادی نزولی باید از بالای پایه تا پای آن محکم و منظم به لوله بسته شود تا در برابر باد، لرزش و نیروهای الکترودینامیکی جریان صاعقه جابهجا نشود. بست شلنگی سادهترین راه برای مهار هادی روی سطح گرد است: نوار فلزی دور لوله و هادی میپیچد و با یک پیچ سفت میشود؛ به سوراخکاری لوله یا هادی و به جوشکاری نیازی نیست.

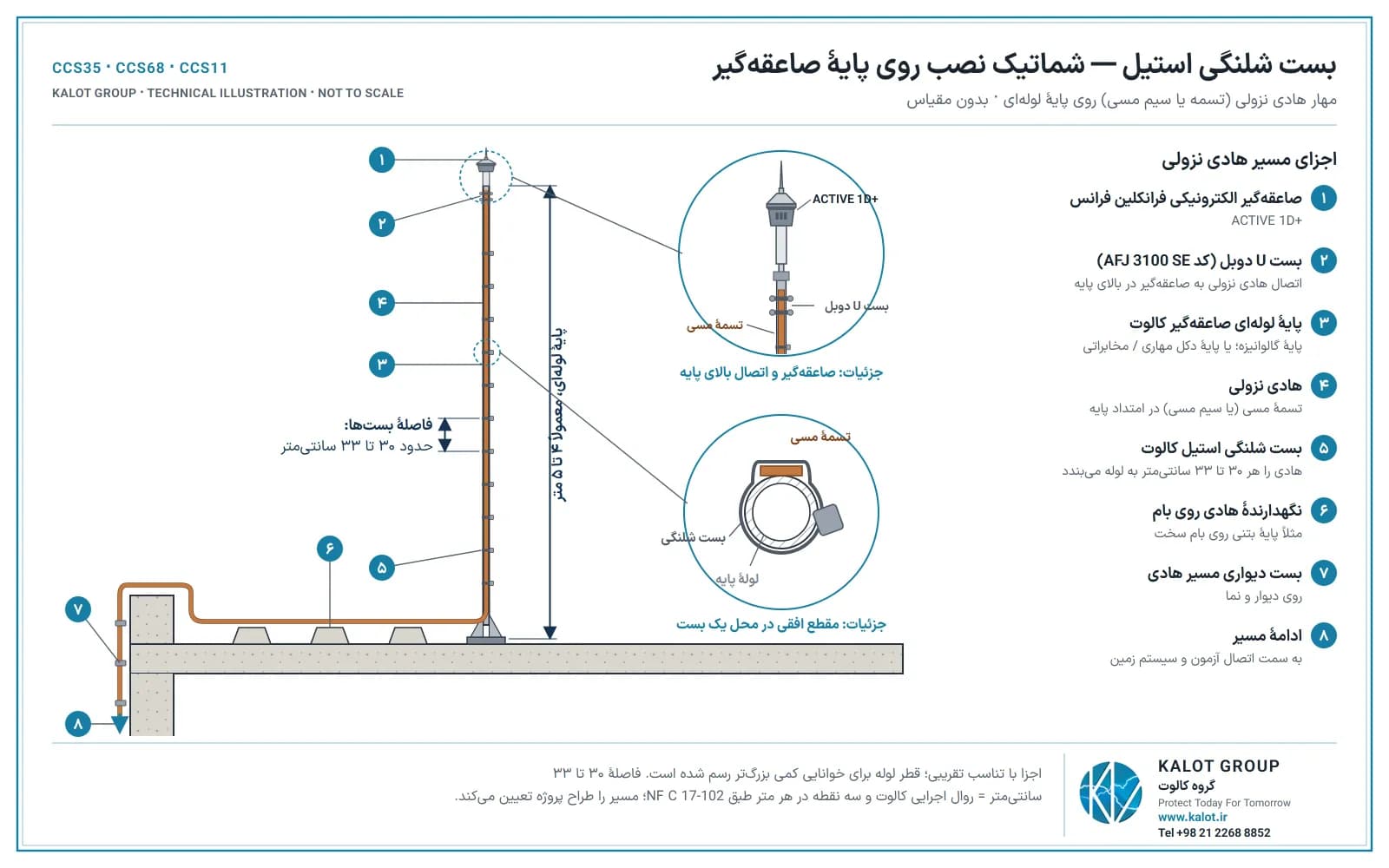

مسیر معمول اجرا روی پایهٔ صاعقهگیر
- اتصال بالای پایه: هادی نزولی با قطعهٔ اتصال مخصوص خودش به صاعقهگیر یا میلهٔ آن وصل میشود؛ بست شلنگی جایگزین این اتصال نیست.
- امتداد پایه: هادی در امتداد پایهٔ لولهای، که معمولاً ۴ تا ۵ متر است، پایین میآید و هر ۳۰ تا ۳۳ سانتیمتر یک بست شلنگی آن را به لوله میبندد.
- پای پایه و ادامهٔ مسیر: از پای پایه، هادی روی بام با نگهدارندههای مناسب، مثلاً پایههای بتنی روی بام سخت، و روی دیوار با بستهای دیواری تا اتصال آزمون و سیستم زمین ادامه پیدا میکند.
چرا فولاد ضدزنگ؟
بستها در تمام عمر سیستم در فضای باز، زیر باران، آفتاب و آلودگی هوا میمانند. بست فولادی معمولی، یا بست گالوانیزهای که پوشش آن آسیب دیده، با گذشت زمان زنگ میزند؛ زنگزدگی نوار یا پیچ، نیروی بستن را کم میکند، روی پایه و نما لکه میاندازد و ممکن است بست کاملاً از کار بیفتد. به همین دلیل گروه کالوت این بست را از فولاد ضدزنگ عرضه میکند.
انتخاب اندازهٔ مناسب
اندازهٔ بست بر اساس قطر بیرونی لوله بههمراه ضخامت هادی انتخاب میشود و این اندازه باید درون محدودهٔ بستن مدل انتخابشده باشد. کاتالوگ کالوت مدل CCS35 (۳۳ تا ۵۷ میلیمتر) را برای پایهٔ صاعقهگیر با قطر خارجی ۳۸٫۲۵ میلیمتر معرفی میکند. برای لولهها و پایههای بزرگتر، CCS68 و CCS11 در دسترس هستند. اگر قطر لولهٔ پروژه میان دو محدوده قرار میگیرد یا به اندازهٔ دیگری نیاز دارید، با واحد فروش گروه کالوت تماس بگیرید.
محدودیتها و نکات طراحی
بست شلنگی در درجهٔ اول قطعهٔ نگهدارندهٔ هادی است. تماس فشاری میان هادی و لوله برقرار میشود، اما این بست جایگزین قطعات اتصال مخصوص در نقاطی نیست که اتصال الکتریکی اصلی لازم است؛ مانند اتصال هادی به صاعقهگیر، اتصال دو هادی به هم یا اتصال به سیستم زمین. اگر پایه از فولاد گالوانیزه و هادی از مس است، در محیطهای مرطوب یا خورنده، تماس مستقیم مس و روی میتواند به خوردگی گالوانیک بینجامد؛ راهکار مناسب، مثلاً تسمهٔ مسی با روکش قلع یا تسمهٔ فولاد ضدزنگ، را با طراح سیستم بررسی کنید.
انقر للعرض المكبّر

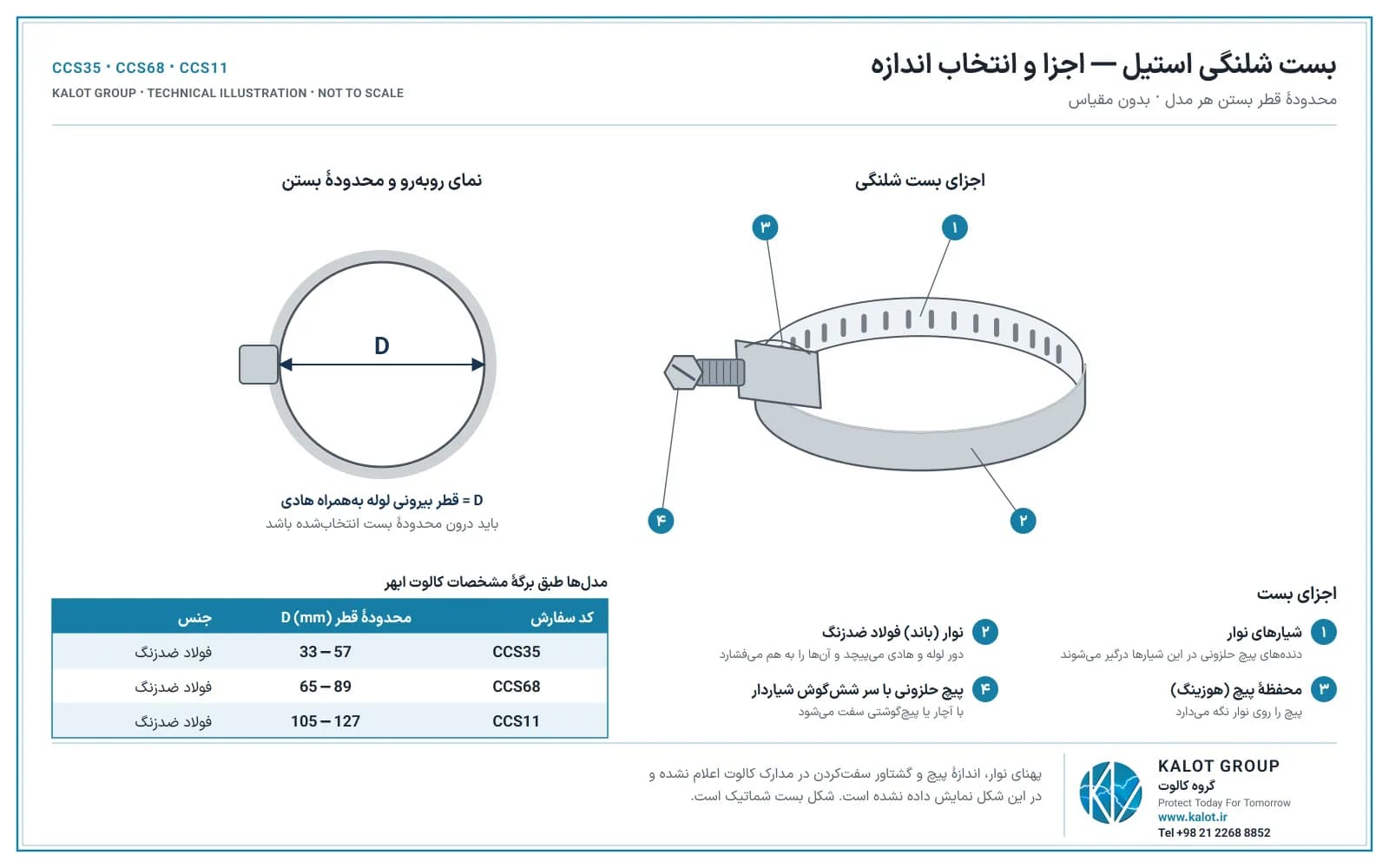

نقشهٔ بالا اجزای بست و محدودهٔ قطر بستن هر مدل را نشان میدهد. D قطر بیرونی لوله بههمراه هادی است و باید درون محدودهٔ مدل انتخابشده قرار بگیرد.

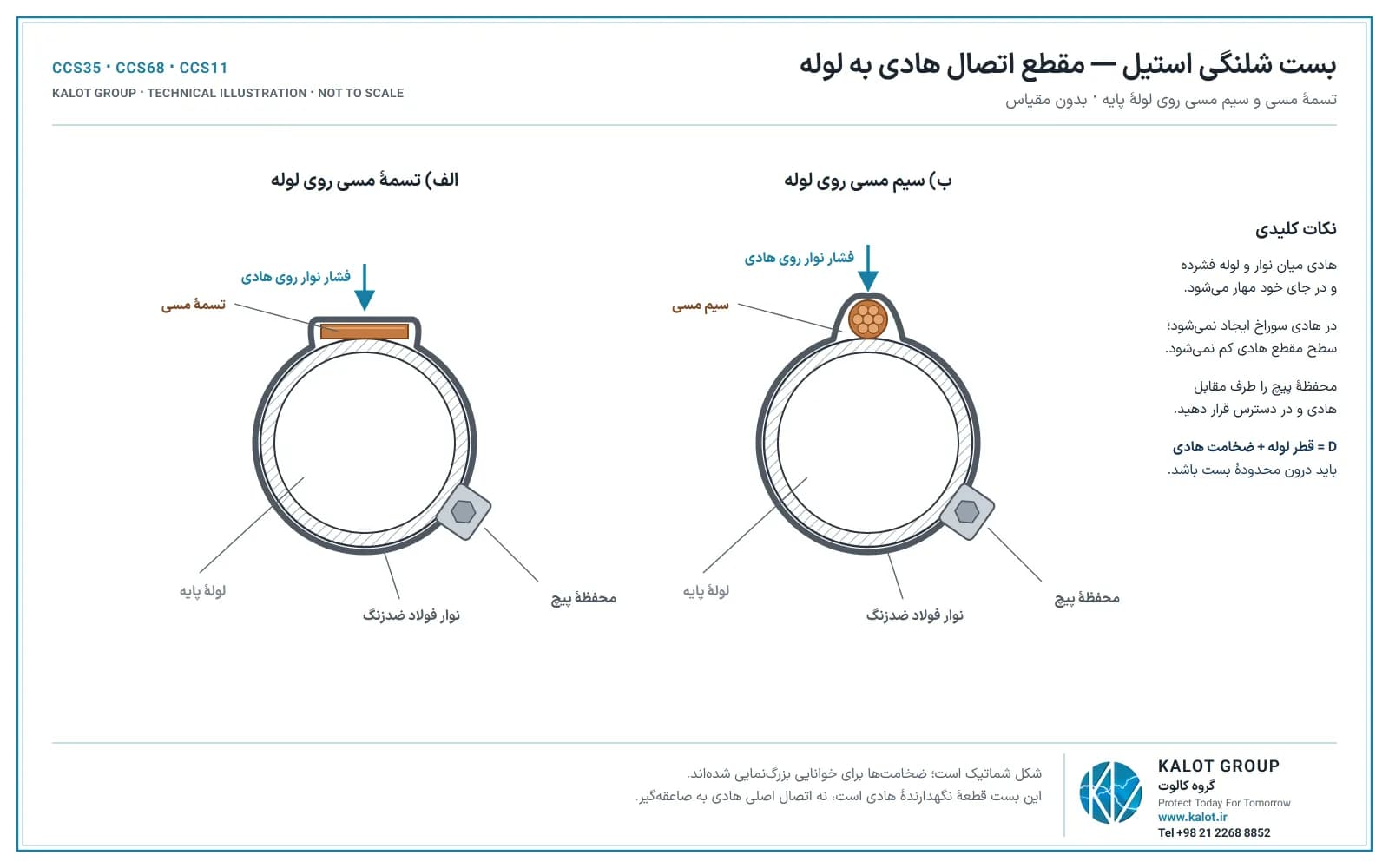

مقطع اتصال هادی به لوله
با سفت شدن پیچ، نوار فولاد ضدزنگ تسمه یا سیم مسی را به سطح لوله میفشارد و هادی در جای خود مهار میشود. محفظهٔ پیچ را در طرف مقابل هادی و در جایی قرار دهید که برای بازدید و سفت کردن دوباره در دسترس باشد.
انقر للعرض المكبّر
کجا استفاده میشود؟
- پایهٔ لولهای صاعقهگیر روی بام، برای مهار هادی نزولی از بالای پایه تا پای آن
- پایهٔ دکل مهاری و دکلهای مخابراتی با اعضای لولهای، در محدودهٔ قطر بست
- سایر اجسام استوانهای مانند لولهها و تیرها، هر جا هادی باید در امتداد آنها مهار شود
مراحل نصب
- قطر بیرونی لوله بههمراه هادی را اندازه بگیرید و مدل بست را بر اساس آن انتخاب کنید.
- هادی را از قطعهٔ اتصال بالای پایه تا پای پایه، صاف و بدون پیچخوردگی روی لوله قرار دهید.
- پیچ بست را باز کنید، نوار را دور لوله و هادی بپیچید و سر نوار را در محفظهٔ پیچ جا بیندازید.
- محفظهٔ پیچ را در طرف مقابل هادی و در جایی قرار دهید که بعداً در دسترس باشد.
- پیچ را سفت کنید تا هادی کاملاً به لوله بچسبد و جابهجا نشود؛ از سفت کردن بیش از حد که به نوار یا شیارها آسیب بزند پرهیز کنید. گشتاور سفتکردن در مدارک کالوت اعلام نشده است.
- بستهای بعدی را با فاصلهٔ حدود ۳۰ تا ۳۳ سانتیمتر تا پای پایه نصب کنید.
بازرسی و نگهداری
در بازرسیهای دورهای سیستم حفاظت در برابر صاعقه، هر بست را از نظر محکم بودن، زنگزدگی یا آسیب و جابهجا نشدن هادی بررسی کنید. بستهای شلشده را دوباره سفت و بستهای آسیبدیده را تعویض کنید.
این بست گواهی آزمون یا تأییدیهٔ انطباق با استاندارد ندارد و در این صفحه ادعای انطباق مطرح نمیشود. استانداردهای زیر برای شناخت الزامات نصب هادی نزولی و جایگاه این قطعه در سیستم معرفی شدهاند.
سیستمهای صاعقهگیر ESE: NF C 17-102
این استاندارد برای مهار هادی نزولی، سه نقطهٔ نگهدارنده در هر متر (حدود هر ۳۳ سانتیمتر) را توصیه میکند؛ نگهدارندهها باید با تکیهگاه سازگار باشند و امکان انبساط حرارتی هادی را بدهند، و سوراخکاری هادی برای بستن آن به تکیهگاه مجاز نیست. فاصلهٔ ۳۰ تا ۳۳ سانتیمتری بستها در این صفحه با همین توصیه سازگار است.
طراحی سیستم: IEC 62305-3
این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه میپردازد و مهار محکم هادیها را برای جلوگیری از جابهجایی و آسیب مکانیکی لازم میداند. تعداد و فاصلهٔ نگهدارندهها را طراح سیستم بر اساس نوع هادی و محل نصب تعیین میکند.
استاندارد قطعه: IEC 62561-4
این بخش از سری IEC 62561 الزامات و آزمونهای نگهدارندههای هادی (Conductor Fasteners) در سیستم حفاظت در برابر صاعقه را تعیین میکند. انطباق یک نگهدارنده با این استاندارد فقط با آزمون نوعی قابل اثبات است و برای این محصول چنین گزارشی ارائه نشده است.
برگهٔ مشخصات فنی کاتالوگ (انگلیسی) در فهرست زیر آمده است. نقشهها و شماتیکهای این صفحه برای چاپ:
المستندات والتنزيلات
الكتالوجات وأوراق البيانات
المخططات والرسومات
لا توجد مستندات في هذا القسم حاليًا.
الشهادات وتقارير الاختبار
لا توجد مستندات في هذا القسم حاليًا.
منتجات مشابهة ومكملة
الأسئلة الشائعة
بست شلنگی در سیستم صاعقهگیر چه کاربردی دارد؟
برای مهار هادی نزولی، یعنی تسمهٔ مسی یا سیم مسی، روی پایهٔ لولهای صاعقهگیر، پایهٔ دکل مهاری و دکل مخابراتی و سایر اجسام استوانهای. نوار فولاد ضدزنگ دور لوله و هادی میپیچد و با سفت کردن پیچ، هادی را به لوله میفشارد.
فاصلهٔ بستها روی پایهٔ صاعقهگیر چقدر باشد؟
در اجرای معمول گروه کالوت، هر ۳۰ تا ۳۳ سانتیمتر یک بست نصب میشود. این فاصله با توصیهٔ NF C 17-102، یعنی سه نقطهٔ نگهدارنده در هر متر، سازگار است. در هر پروژه، فاصلهٔ نهایی را طراح سیستم تعیین میکند.
کدام اندازهٔ بست را انتخاب کنم؟
قطر بیرونی لوله بههمراه ضخامت هادی را اندازه بگیرید: CCS35 برای ۳۳ تا ۵۷، CCS68 برای ۶۵ تا ۸۹ و CCS11 برای ۱۰۵ تا ۱۲۷ میلیمتر. برای پایهٔ صاعقهگیر با قطر خارجی ۳۸٫۲۵ میلیمتر، کاتالوگ کالوت مدل CCS35 را معرفی میکند. برای قطرهای میان این محدودهها با گروه کالوت تماس بگیرید.
چرا بست فولاد ضدزنگ بهتر از بست گالوانیزه است؟
بستها سالها در فضای باز میمانند. پوشش گالوانیزه با آسیب دیدن از بین میرود و بست زنگ میزند؛ زنگزدگی نیروی بستن را کم میکند و روی پایه و نما لکه میاندازد. فولاد ضدزنگ در برابر زنگزدگی مقاوم است و بست در طول عمر سیستم کارکرد خود را بهتر حفظ میکند.
آیا بست شلنگی برای اتصال هادی به صاعقهگیر کافی است؟
خیر. بست شلنگی قطعهٔ نگهدارندهٔ هادی در امتداد پایه است. اتصال هادی نزولی به صاعقهگیر یا میلهٔ آن، اتصال دو هادی به هم و اتصال به سیستم زمین باید با قطعات اتصال مخصوص همان کار انجام شود.
آیا این بست برای سیم مسی هم مناسب است؟
بله. کاتالوگ کالوت این بست را برای تسمه و سیم مسی معرفی میکند. در هر دو حالت، قطر لوله بههمراه هادی باید درون محدودهٔ مدل انتخابشده باشد.
اگر پایه گالوانیزه و هادی مسی باشد، باید به چه نکتهای توجه کرد؟
در محیطهای مرطوب یا خورنده، تماس مستقیم مس با پوشش روی (گالوانیزه) میتواند به خوردگی گالوانیک بینجامد. راهکار مناسب، مثلاً تسمهٔ مسی با روکش قلع یا تسمهٔ فولاد ضدزنگ، را با طراح سیستم بررسی کنید.
