صاعقهگیر الکترونیکی ACTIVE 1D+ فرانکلین فرانس
صاعقهگیر با انتشار زودهنگام پیشرو صعودی (ESE)

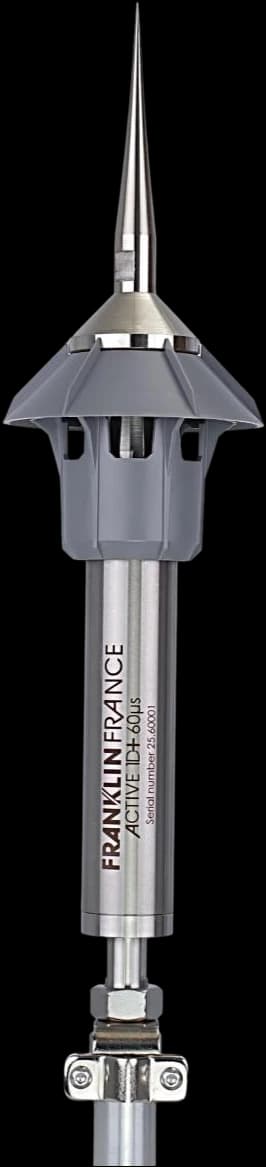

صاعقهگیر الکترونیکی ACTIVE 1D+ ساخت Franklin France، در چهار مدل با ΔTهای ۱۲، ۲۵، ۴۵ و ۶۰ میکروثانیه، دارای گزارشهای آزمون و گواهیهای بازرسی Bureau Veritas و عرضهشده توسط گروه کالوت.
Early Streamer Emission
پیشینهٔ مهندسی در حفاظت صاعقه
ACTIVE 1D+ ساخت Franklin France است و طراحی، تولید و مونتاژ آن در فرانسه انجام میشود.
ساخت فرانسه
طراحی، تولید و مونتاژ در فرانسه
فعال با میدان طبیعی طوفان
بدون باتری و منبع تغذیهٔ خارجی
بازرسی مستقل
توالی آزمونها با بازرسی Bureau Veritas
اصل عملکرد ACTIVE 1D+
سامانهٔ پرایمینگ با میدان طبیعی طوفان فعال میشود و برای کارکرد به باتری، کابل کنترل یا منبع تغذیهٔ خارجی نیاز ندارد.
قطبش سامانهٔ داخلی
با افزایش میدان الکتریکی طوفان، سامانهٔ داخلی متصل به نوک صاعقهگیر تحت قطبش مثبت یا منفی قرار میگیرد.
تولید پالس ولتاژ بالا
اثر طبیعی کرونا مدار نوسانی را تغذیه میکند و پالسهای ولتاژ بالا را همزمان با پدیدههای پیشرس صاعقه ایجاد میکند.
تقویت میدان در نوک گیرنده
ولتاژ ایجادشده، میدان الکتریکی و یونیزاسیون پیرامون نوک را تقویت میکند.
تشکیل زودتر پیشرو صعودی
پیشرو صعودی در زمان مناسب و زودتر از میلهٔ ساده شکل میگیرد تا اتصال با پیشرو نزولی ابر و دریافت صاعقه در نقطهٔ طراحیشده انجام شود.
- معنای ΔT: اختلاف میانگین زمان آغاز پیشرو صعودی صاعقهگیر ESE و میلهٔ ساده مرجع در شرایط آزمون استاندارد است؛ شعاع حفاظت صرفاً با همین عدد تعیین نمیشود و ارتفاع نصب و سطح حفاظت نیز در محاسبه دخیلاند.
آزمونها و ارزیابیهای ثبتشده
توالی آزمونهای پیوست C روی یک نمونهٔ واحد انجام شده و ارزیابی محصول شامل تکرارپذیری عملکرد، دوام محیطی، تحمل جریان ضربهای و سازگاری الکترومغناطیسی است.
مشخصات، آزمونها و شعاع حفاظت
| برند / سازنده | Franklin France |
|---|---|
| مدل | ACTIVE 1D+ — چهار مدل: 12، 25، 45 و 60 µs |
| نوع صاعقهگیر | صاعقهگیر الکترونیکی ESE (Early Streamer Emission) |
| زمان پیشروی ΔT | 12، 25، 45 یا 60 µs (بسته به مدل) |
| شعاع حفاظت | مطابق استاندارد NF C 17-102:2011، بند §5.2.3.2 |
| کنترل عملکرد | با تستر اختصاصی؛ تستر در بسته محصول موجود نیست |

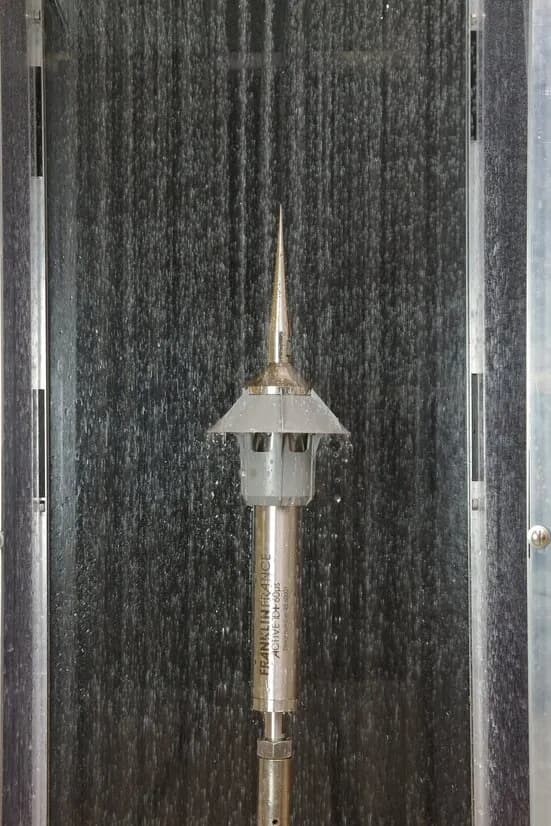

| مقاومت در شرایط جوی | عایقکاری تضمینشده توسط دفلکتور ویژه؛ آزمایششده تحت جریان بیش از 56 L/min/m² |
| گارانتی کالوت | ۱۸ ماه |
| جنس نوک گیرنده | مس با روکش نیکل |
| جنس بدنه | فولاد زنگنزن 304L |
| جنس دفلکتور | پلیکربنات |
| عایق داخلی | PTFE |
| اتصال به دکل افزایشی | رزوه نری M20 به همراه مهره قفلکن |
| وزن خالص | حدود 2.2 kg |
| وزن ناخالص | 2.630 kg |
| ارتفاع کلی | 490 mm |
| حداکثر قطر سر صاعقهگیر | Ø120 mm |
| قطر بدنه | Ø42 mm |
| قطر بخش اتصال پایینی | Ø20 mm |
استانداردها و بازرسی
- استاندارد محصول (صاعقهگیر ESE)
- NF C 17-102:2011پیوست C
- بازرسی شخص ثالث
- Bureau Veritasگواهی 25 µs: 24603101/3/1.3.R · گواهی 60 µs: 24603101/3/1.1.R
- استاندارد طراحی سیستم حفاظت در برابر صاعقه
- IEC 62305مرجع طراحی سامانه؛ انطباق خودِ محصول با NF C 17-102 است
وضعیت آزمونهای محصول
- آزمون مارکینگانجام شدهحکاکی لیزری — گزارش LiRi-EMA-22112024
- آزمون مکانیکیبا موفقیت انجام شدهNF EN 62561-2 / NF C 17-102 — گزارش LiRi-EM-22112024

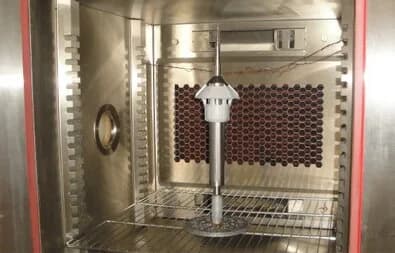

- آزمون محیطیبا موفقیت انجام شدهNF EN 60068-2-52 و NF EN ISO 22479 — گزارش LCIE 24449057-806976
- آزمون الکتریکیبا موفقیت انجام شده100 kA – 10/350 µs — گزارش CITEL LER-24-102-RE

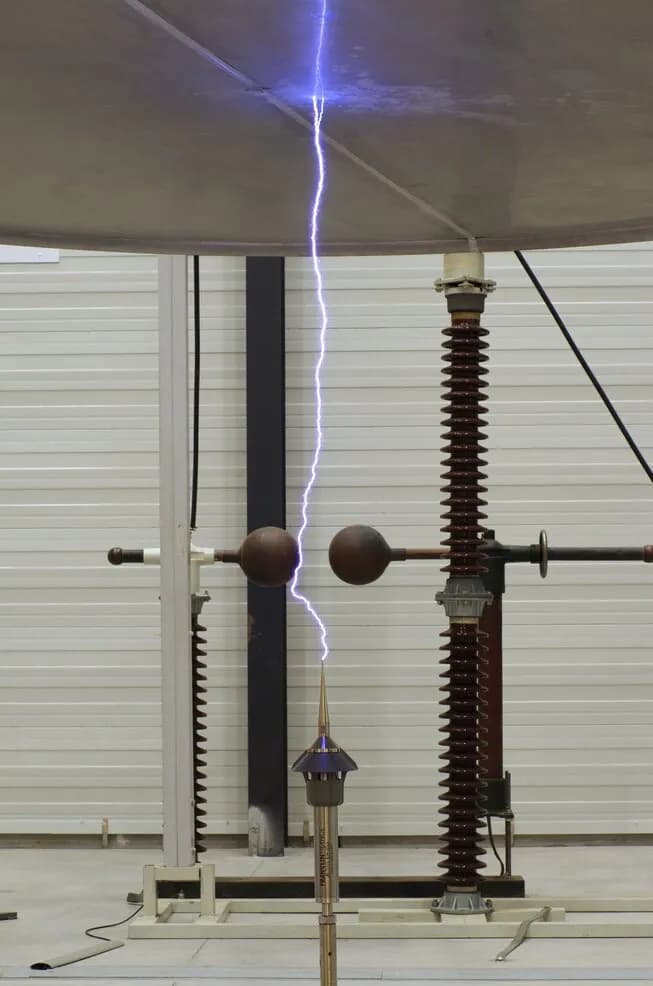

- آزمون عملکرد ESEبا موفقیت انجام شدهگزارش LiRi-HT-13022025

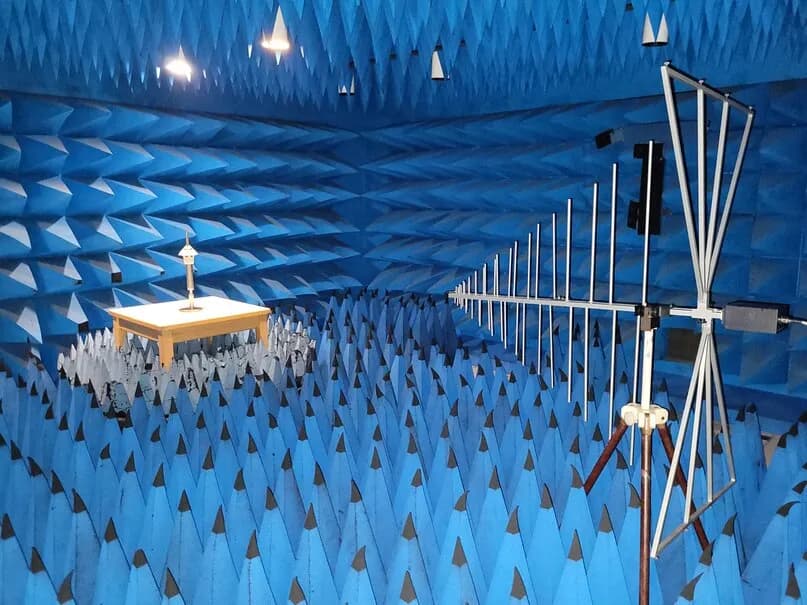

- آزمون EMCگزارش موجود استNF EN 61000-6-2 و NF EN 61000-6-3 — گزارش XP30525433
گواهیهای سازنده
- سیستم مدیریت کیفیت · ISO 9001:2015 — AFNOR 2022:102639.9
انتخاب مدل، جایگزین طراحی سیستم نیست
عدد بزرگتر ΔT الزاماً به معنی انتخاب مهندسی بهتر برای هر پروژه نیست. مدل باید با سطح ریسک، ابعاد و ارتفاع سازه، نقاط در معرض برخورد، مسیر هادیهای نزولی و آرایش سیستم زمین هماهنگ شود.
- ارزیابی ریسک و تعیین سطح حفاظت
- مدلسازی حجم حفاظتی روی هندسهٔ واقعی سازه
- طراحی هادی نزولی، همبندی و سیستم زمین
- کنترل فاصلهٔ جداسازی و الزامات حفاظت داخلی
کاتالوگها و مدارک
کاتالوگ و دیتاشیت
- دانلود کاتالوگزبان: فارسی (در زبانه جدید باز میشود)
- دانلود بروشور (انگلیسی)زبان: انگلیسی (در زبانه جدید باز میشود)
- دانلود دیتاشیت 12 µsزبان: انگلیسی · نسخه: FT149EN.QLF.00 (در زبانه جدید باز میشود)
- دانلود دیتاشیت 25 µsزبان: انگلیسی · نسخه: FT148EN.QLF.00 (در زبانه جدید باز میشود)
- دانلود دیتاشیت 45 µsزبان: انگلیسی · نسخه: FT147EN.QLF.00 (در زبانه جدید باز میشود)
- دانلود دیتاشیت 60 µsزبان: انگلیسی · نسخه: FT146EN.QLF.00 (در زبانه جدید باز میشود)
- کاتالوگ عمومی محصولات حفاظت در برابر صاعقه و اضافهولتاژ فرانکلین فرانس ۲۰۲۶ — فرانسوینسخه: CP001FR.QLF.07 (در زبانه جدید باز میشود)
نقشهها و شماتیکها
فعلاً مدرکی در این بخش نیست.
گواهیها و گزارشهای آزمون
- مشاهده گواهی بازرسی 12 µsزبان: چندزبانه · نسخه: Revision 0 (در زبانه جدید باز میشود)
- مشاهده گواهی بازرسی 25 µsزبان: چندزبانه · نسخه: Revision 0 (در زبانه جدید باز میشود)
- مشاهده گواهی بازرسی 45 µsزبان: چندزبانه · نسخه: Revision 0 (در زبانه جدید باز میشود)
- مشاهده گواهی بازرسی 60 µsزبان: چندزبانه · نسخه: Revision 0 (در زبانه جدید باز میشود)
پرسشهای متداول
صاعقهگیر ACTIVE 1D+ چیست و چه کاربردی دارد؟
ACTIVE 1D+ یک صاعقهگیر فعال از نوع ESE است که برای استفاده در سیستم حفاظت در برابر صاعقه طراحی شده است. انتخاب مدل مناسب باید بر اساس سطح حفاظت موردنیاز، شرایط پروژه و طراحی سیستم انجام شود.
مدلهای ACTIVE 1D+ چه تفاوتی با هم دارند
مدلهای ACTIVE 1D+ با مقادیر مختلف ΔT ارائه میشوند و این تفاوت بر محدوده حفاظتی قابل محاسبه در طراحی سیستم اثر میگذارد. انتخاب مدل باید با توجه به ابعاد سازه، سطح حفاظت و الزامات پروژه انجام شود.
آیا صاعقهگیر ACTIVE 1D+ مطابق استاندارد NF C 17-102 است؟
مدلهای ACTIVE 1D+ بر اساس استاندارد NF C 17-102:2011 ارزیابی میشوند. برای استناد نهایی در پروژه، بهتر است مدل و گواهی آزمون مرتبط با همان تجهیز بررسی شود.
برای انتخاب مدل مناسب ACTIVE 1D+ چه اطلاعاتی لازم است؟
برای انتخاب مدل مناسب، اطلاعاتی مانند ارتفاع نصب، ابعاد و کاربری سازه، سطح حفاظت موردنیاز و شرایط محل پروژه باید بررسی شود. انتخاب نهایی بهتر است بر اساس طراحی فنی سیستم حفاظت در برابر صاعقه انجام شود.
آیا تستر ACTIVE 1D+ همراه دستگاه ارائه میشود؟
خیر. طبق دیتاشیت سازنده، کنترل عملکرد با تستر اختصاصی انجام میشود و تستر همراه دستگاه نیست. سازنده برای آزمون در محل، تستر سیمی AFV0050TT را معرفی کرده است؛ آزمون را میتوان با پیادهکردن صاعقهگیر یا با میله تست تلسکوپی AFV0087PT تا ارتفاع حدود ۸ متر و بدون پیادهکردن دستگاه انجام داد.
شعاع حفاظت ACTIVE 1D+ به چه عواملی بستگی دارد؟
طبق بروشور سازنده، شعاع حفاظت (Rp) به زمان پیشروی ΔT مدل انتخابی، سطح حفاظت LPL (I تا IV) و ارتفاع h میان نوک صاعقهگیر و بالاترین نقطه موردحفاظت بستگی دارد. برای مثال، در ارتفاع ۵ متر و سطح حفاظت I، شعاع حفاظت مدل 12 µs برابر ۲۸ متر و مدل 60 µs برابر ۷۹ متر است. جدول کامل هر مدل در بخش اطلاعات فنی آمده و انتخاب نهایی باید بر اساس طراحی سیستم حفاظت انجام شود.
