مواد کاهنده مقاومت زمین GIM
بیش از 25 سال سابقه، اولین ماده کاهنده مقاومت زمین با پایه کربنی در ایران
سه محصول GIM برای سه سطح نیاز پروژه
انتخاب مادهٔ کاهنده مقاومت زمین به شرایط خاک، حساسیت پروژه و جنس الکترود بستگی دارد. کالوت خانوادهٔ GIM را با دو محصول کربنی و یک محصول رسی عرضه میکند تا طراح بتواند میان عملکرد موردنیاز و هزینهٔ پروژه انتخاب دقیقتری داشته باشد.
GIM | انتخاب کربنی برای شرایط خورنده
GIM محصول پرچمدار این خانواده است. مقاومت ویژهٔ کمتر از ۰٫۵ اهممتر و مقاومت پلاریزاسیون بیشتر از ۸ اهممترمربع، حدود اعلامشدهٔ آن در کاتالوگ کالوت هستند. GIM برای پروژههایی معرفی میشود که شرایط خورندهٔ محیط و ارزیابی رفتار ماده در مجاورت الکترود اهمیت ویژه دارد.
GIM LIGHT | انتخاب کربنی برای محیطهای غیرخورنده
GIM LIGHT نیز پایهٔ کربنی دارد، اما برای شرایط غیرخورنده جایگاهگذاری شده است. این محصول برای پروژههایی مناسب است که مادهٔ کربنی میخواهند و به مشخصات ویژهٔ GIM برای محیط خورنده نیاز ندارند. حد اعلامی مقاومت ویژهٔ آن کمتر از ۱ اهممتر است.
ECO GIM | اقتصادی و آزمونشده
ECO GIM محصول پایهرسی کالوت برای پروژههای با شرایط متعارف و اولویت اقتصادی است. اقتصادیبودن آن به معنی کنارگذاشتن ارزیابی فنی نیست: نتایج آزمونهای ارائهشده برای این محصول در کاتالوگ قابل بررسیاند. روش آمادهسازی اختصاصی ECO GIM نیز باید مطابق دستور اجرای خودش انجام شود.
یک خانواده، برای شرایط متفاوت پروژه

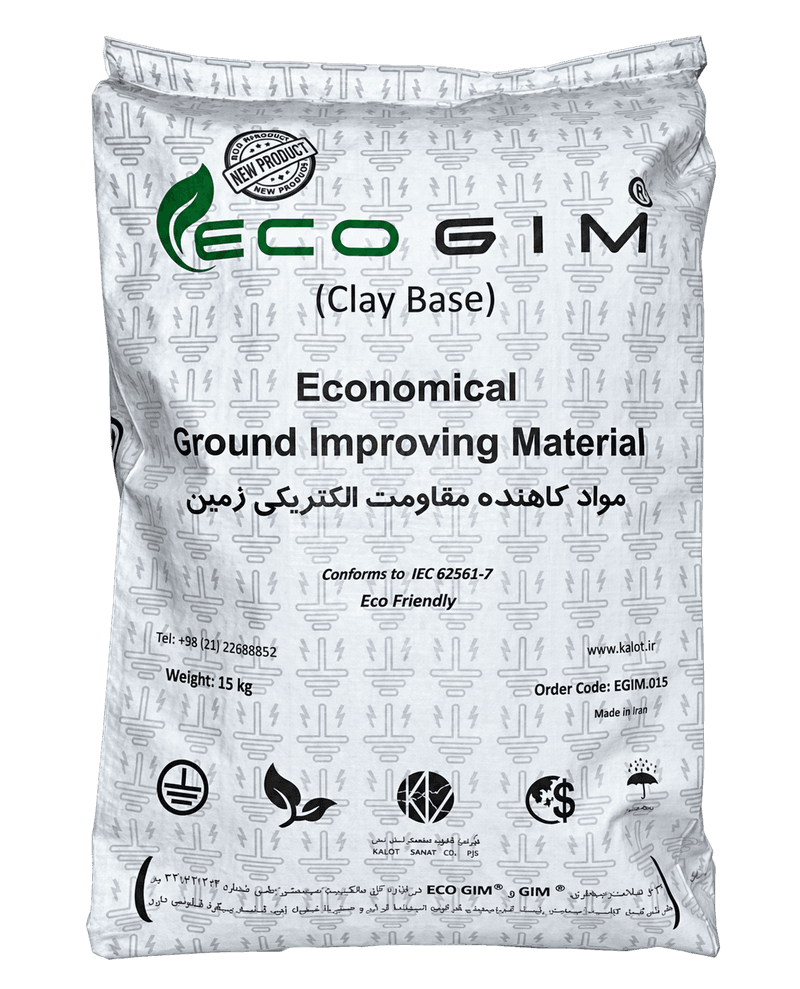

ECO GIM ماده کاهنده مقاومت زمین کالوت با فرمولاسیون چندمعدنی و پایه رسی (Clay Base) است؛ ترکیبی مهندسیشده که به خاک رس یا بنتونیت خالص محدود نمیشود. این ماده با بهبود تماس الکتریکی الکترود ارت و خاک، به کاهش مقاومت سیستم زمین کمک میکند. نتایج آزمون ECO GIM بر اساس IEC 62561-7 و IGS-I-EL-001 در کاتالوگ سری GIM گزارش شده است. این محصول برای پروژههای ساختمانی، صنعتی و زیرساختی در شرایط محیطی معمولی، انتخابی با عملکرد فنی آزمودهشده و هزینه متناسب است.در کاتالوگ جدید سری GIM، مقاومت ویژه ECO GIM کمتر از ۱ اهممتر و مقاومت پلاریزاسیون آن بیش از ۷٫۲ اهممترمربع گزارش شده است. این ترکیب در کیسههای ۱۵ کیلوگرمی عرضه میشود و متناسب با طرح اجرا، در چاه ارت، اطراف میله ارت یا مسیر هادی افقی به کار میرود. برای انتخاب مقدار مصرف و روش اجرا، رطوبت و خورندگی خاک، نوع هادی و طراحی سیستم ارت پروژه باید بررسی شوند.
مشاهده صفحه محصول و مشخصات فنی ←

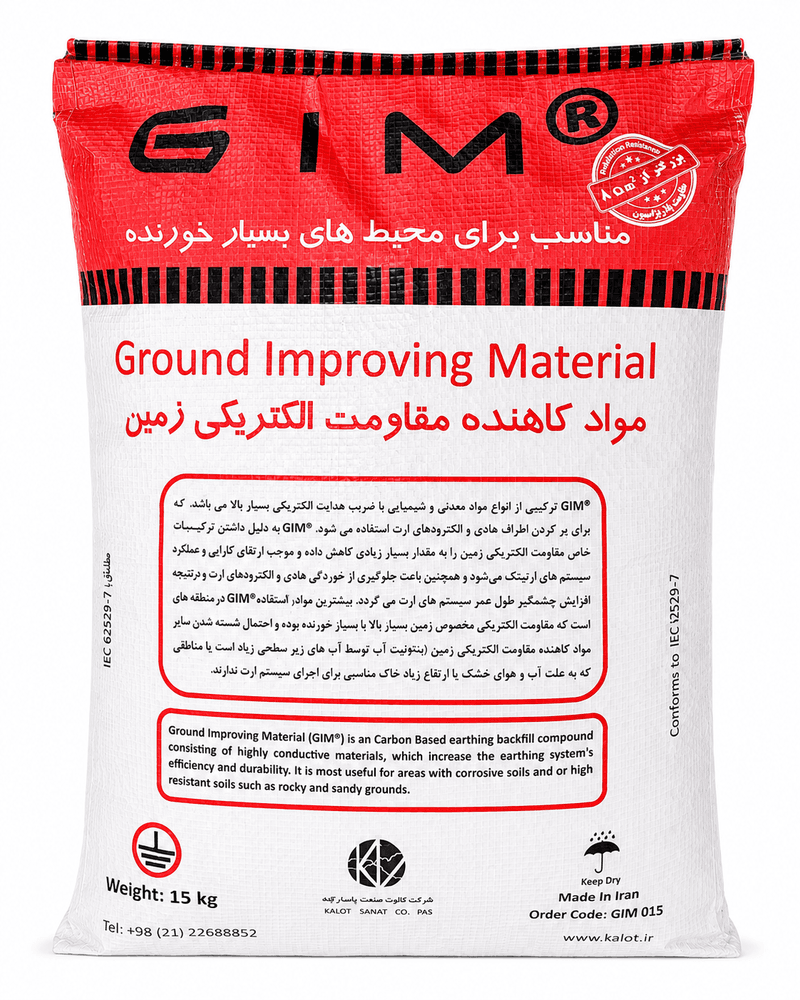

مواد کاهنده مقاومت زمین GIMمحصول ®GIM پرچمدار کربنی کالوت در خانوادهٔ مواد کاهنده مقاومت زمین است. این محصول برای پروژههایی معرفی میشود که شرایط خورندهٔ خاک، انتخاب مادهٔ اطراف الکترود را حساستر میکند و کاهش مقاومت اولیه، تنها معیار تصمیمگیری نیست. تفاوت کاربردی آن با GIM ® LIGHT روشن است: ®GIM برای محیطهای بسیار خورنده و GIM® LIGHT برای محیطهای معمولی و غیرخورنده در نظر گرفته شده است. بر اساس کاتالوگ کالوت، مقاومت ویژهٔ اعلامشدهٔ ®GIM کمتر از ۰٫۵ اهممتر و مقاومت پلاریزاسیون آن بیش از ۸ اهممترمربع است. این مشخصات، همراه با گزارشهای آزمون مقاومت ویژه و پلاریزاسیون، پشتوانهای قابل بررسی برای انتخاب محصول فراهم میکنند. در پروژههای صنعتی، نیروگاهی و نفتوگاز که رفتار سیستم زمین در شرایط خورنده اهمیت دارد، ®GIM گزینهٔ تخصصی کالوت در این خانواده است.GIM در کیسههای کامپوزیتی ۱۵ کیلوگرمی عرضه میشود. مقدار مصرف و روش اجرای آن باید با ویژگی خاک محل، نوع الکترود و طراحی سیستم ارت هماهنگ باشد.
مشاهده صفحه محصول و مشخصات فنی ←

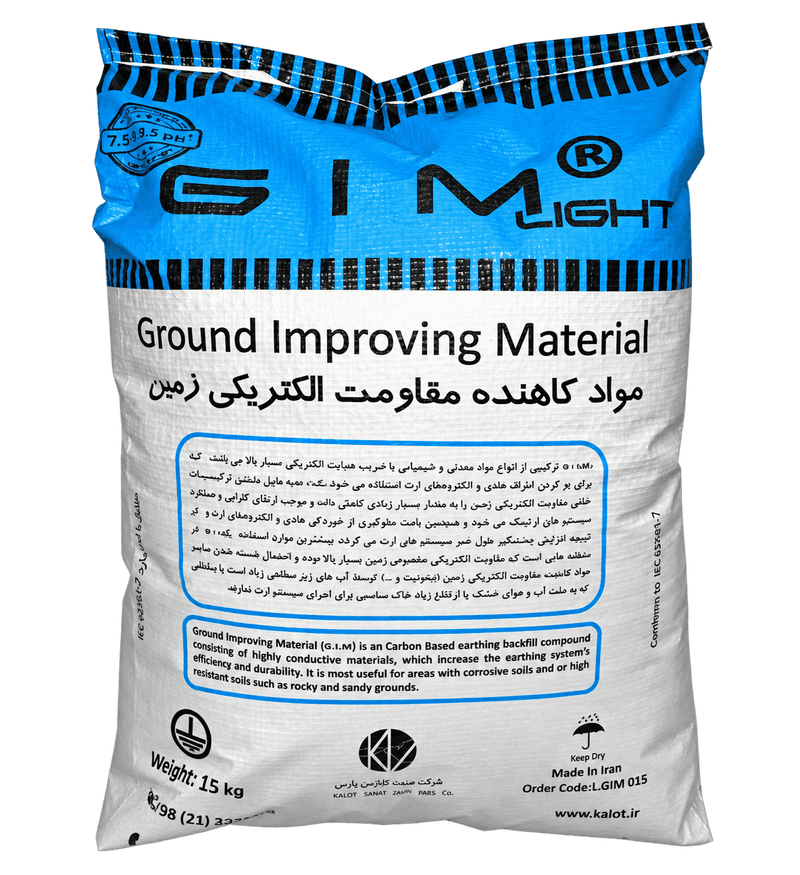

مواد کاهنده مقاومت زمین GIM Lightمواد کاهنده مقاومت زمین GIM LIGHT کالوت با پایه کربنی، برای بهبود عملکرد سیستم ارتینگ در خاکها و محیطهای کم خورنده و با مقاومت ویژه بالا طراحی شده است. این ماده در اطراف هادی یا الکترود زمین اجرا میشود و با چسبندگی به هادی و ایجاد بستری رسانا در ناحیه تماس الکترود با خاک، به کاهش مقاومت سیستم زمین کمک میکند. مقاومت ویژه GIM LIGHT کمتر از یک اهممتر و مقاومت پلاریزاسیون آن حدود ۷٫۵ اهممترمربع است با توجه به عدد مقاومت پلاریزاسیون این ماده برای استفاده در محیط ها و زمینهای خیلی خورنده مناسب نمی باشد. این محصول در کیسههای ۱۵ کیلوگرمی عرضه میشود و برای پروژههایی که به مادهای کربنی با عملکرد متعادل و اجرای آسان نیاز دارند، گزینهای مناسب است. در همین خانواده، GIM اصلی برای محیطهای بسیار خورنده و ECO GIM با پایه رسی نیز معرفی شدهاند. انتخاب محصول و روش اجرا باید با توجه به شرایط خاک ، جنس هادی و طراحی سیستم ارت و مصرف کننده نهایی سیستم ارتینگ فوق انجام شود.
مشاهده صفحه محصول و مشخصات فنی ←
جدول مقایسه مشخصات GIM® و GIM LIGHT® و ECOGIM با توجه به حداقل های مورد نیاز استاندارد IGS و IEC
| ویژگی | GIM® | GIM LIGHT® | ECO GIM® | IEC 62561-7 Standard | IGS-I-EL-001 Standard |
|---|---|---|---|---|---|
| Resistivity (Ω*m) | >0.5 | >1 | >1 | Mentioned In The Catalogue | Mentioned In The Catalogue |
| Polarization Resistivity (PR) (Ω* m²) | > 8 | ~ 7.5 | ~ 7.5 | PR> 4 for None-Corrosive Environments PR> 8 for Corrosive Environments | PR> 4 for None-Corrosive Environments PR> 8 for Corrosive Environments |
| S (%) | >1.4 | >1.5 | >1.9 | >2 | >2 |
| Fe (mg/lit) | 0.21 | 0.17 | 0.18 | 0.3 | 0.3 |
| Cu (mg/lit) | 0.03 | 0.04 | 0.03 | 0.05 | 0.05 |
| Zn (mg/lit) | 0.01 | 0.05 | 0.007 | 3 | 3 |
| Ni (mg/lit) | 0.04 | 0.01 | 0.01 | 0.07 | 0.07 |
| Cd (mg/lit) | 0.002 | 0.002 | 0.001 | 0.003 | 0.003 |
| Co (mg/lit) | 0.01 | 0.03 | 0.03 | 0.05 | 0.05 |
| Pb (mg/lit) | 0.008 | 0.01 | 0.01 | 0.01 | 0.01 |
| As (mg/lit) | 0.009 | 0.008 | 0.009 | - | 0.01 |
| Ba (mg/lit) | 0.06 | 0.05 | 0.05 | - | 0.05 |
| Cr (mg/lit) | 0.03 | 0.02 | 0.02 | - | 0.05 |
| Hg (mg/lit) | 0.0007 | 0.001 | 0.001 | - | 0.001 |
مقایسه مواد کاهنده مقاومت زمین GIM®، GIM LIGHT® و ECO GIM® مطابق با استانداردهای IEC 62561-7 و IGS-I-EL-001
