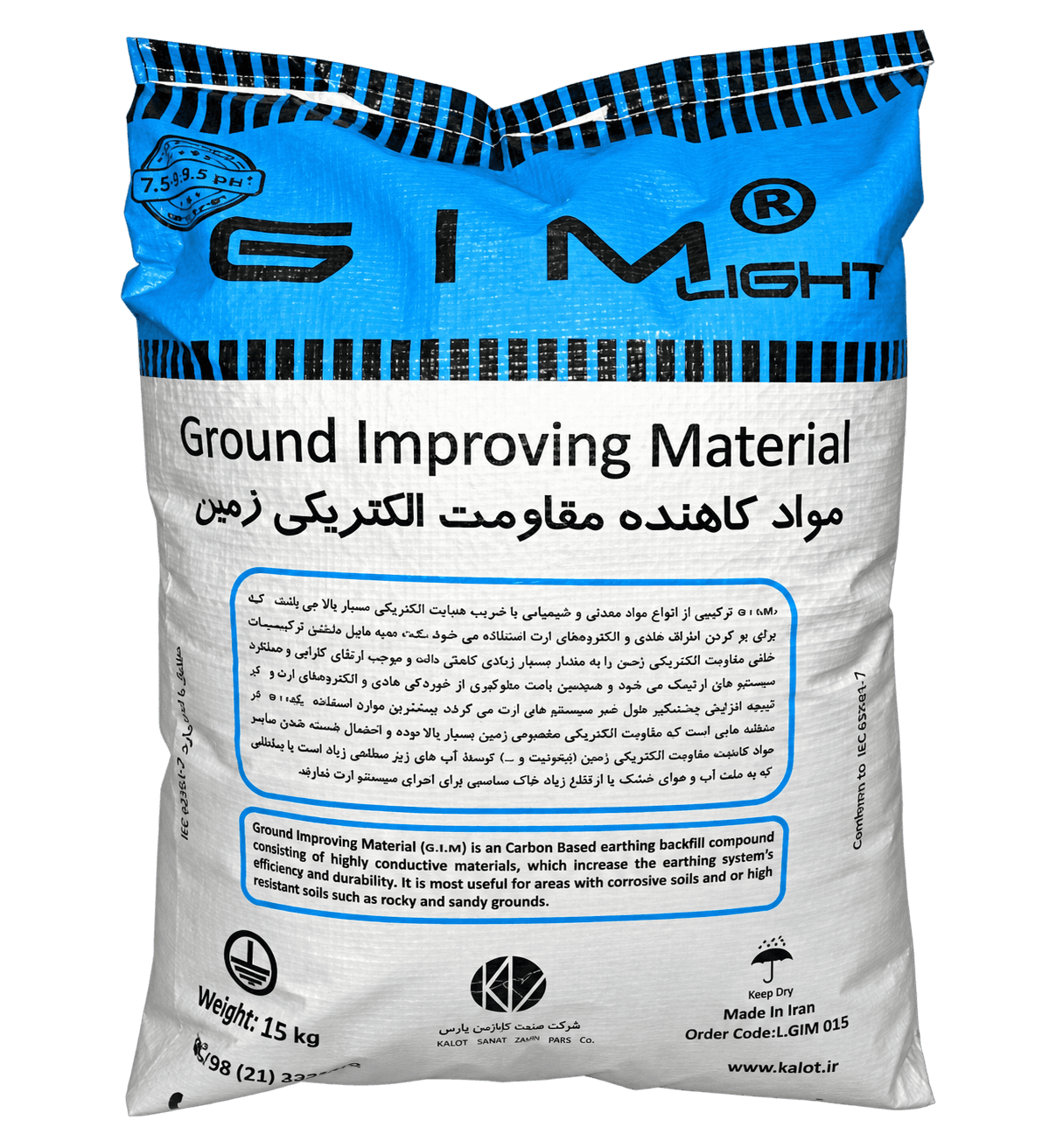

مواد کاهنده مقاومت زمین GIM Light
مواد کاهنده مقاومت زمین GIM LIGHT کالوت با پایه کربنی، برای بهبود عملکرد سیستم ارتینگ در خاکها و محیطهای کم خورنده و با مقاومت ویژه بالا طراحی شده است. این ماده در اطراف هادی یا الکترود زمین اجرا میشود و با چسبندگی به هادی و ایجاد بستری رسانا در ناحیه تماس الکترود با خاک، به کاهش مقاومت سیستم زمین کمک میکند. مقاومت ویژه GIM LIGHT کمتر از یک اهممتر و مقاومت پلاریزاسیون آن حدود ۷٫۵ اهممترمربع است با توجه به عدد مقاومت پلاریزاسیون این ماده برای استفاده در محیط ها و زمینهای خیلی خورنده مناسب نمی باشد. این محصول در کیسههای ۱۵ کیلوگرمی عرضه میشود و برای پروژههایی که به مادهای کربنی با عملکرد متعادل و اجرای آسان نیاز دارند، گزینهای مناسب است. در همین خانواده، GIM اصلی برای محیطهای بسیار خورنده و ECO GIM با پایه رسی نیز معرفی شدهاند. انتخاب محصول و روش اجرا باید با توجه به شرایط خاک ، جنس هادی و طراحی سیستم ارت و مصرف کننده نهایی سیستم ارتینگ فوق انجام شود.
GIM Light؛ بستر رسانای کربنی برای سیستم ارت
GIM Light عضو پایهکربنی خانواده مواد کاهنده مقاومت زمین کالوت است و برای اجرای سیستم ارت در شرایط خاک با مقاومت ویژه بالا و خورندگی کمتر ، معرفی شده است. این ماده پس از آمادهسازی، پیرامون هادی یا الکترود زمین اجرا میشود تا تماس الکتریکی آن با خاک را افزایش و بهبود یابد. در در آزمایشات جدید که بروی این محصول انجام شده است میزان مقاومت ویژه نمونه آزمونشده ۰٫۷۷ اهممتر و مقاومت پلاریزاسیون آن ۷٫۶۱ اهممترمربع گزارش شده است. امکان استفاده در کانال افقی، کنار میله و چاه ارت، همراه با بستهبندی ۱۵ کیلوگرمی، انتخاب روش اجرا و برآورد مقدار مصرف را آسانتر میکند. مقاومت نهایی سیستم ارت به شرایط خاک، طراحی الکترود و کیفیت اجرا بستگی دارد.
- پایه کربنی، مناسب خاکهایی با مقاومت ویژه بالا و معمولی
- رسانایی بسیار بالا - مقاومت ویژه ماده کمتر از ۱ اهممتر
- قابل اجرا در کانال، کنار میله و چاه ارت
- عرضه در کیسه کامپوزیتی ۱۵ کیلوگرمی
بستر رسانای کربنی
GIM Light پیرامون هادی یا الکترود ارت قرار میگیرد و ناحیه تماس آن با خاک را لفزایش و بهبود میدهد. این مدل برای شرایط محیطی کم خورنده در خانواده GIM معرفی شده است.
مقاومت ویژه پایین
مقاومت ویژه ماده کمتر از یک اهممتر اعلام شده و برای نمونه آزمونشده ۰٫۷۷ اهممتر گزارش شده است. این عدد ویژگی و رسانایی بالای خود ماده است، نه مقاومت نهایی چاه ارت.
مقاومت پلاریزاسیون قابل ارزیابی
مقدار گزارششده برای نمونه آزمونشده ۷٫۶۱ اهممترمربع است. این شاخص در ارزیابی رفتار ماده از نظر خوردگی اهمیت دارد و انتخاب نهایی باید با شرایط خاک محل سنجیده شود. بهر صورت طبق استاندارد این محصول با این مقدار اندازه گیری شده برای محیط ها و زمین های با خورندگی بالا مناسب نمیباشد و باید از GIM کلاسیک با پکیج قرمز رنگ استفاده کرد.
سه روش اجرای متداول
طبق راهنمای کالوت، GIM Light در کانال افقی، پیرامون میله ارت و در چاه ارت قابل اجراست. میزان مصرف تعداد کیسه های موردنیاز برای هر سیستم ارتینگ متناسبب با ابعاد حفاری انجام شده برای سیستم ارتینگتعیین میگردد. برای محاسبه تعداد کیسه مورد نیاز خود اینجا کلیک کنید 0
مشخصات فنی و اطلاعات تکمیلی
مواد کاهنده مقاومت زمین GIM | Ground Improving Material
در انتخاب ماده کاهنده مقاومت زمین، مقاومت ویژه پایین ماده اهمیت دارد؛ اما برای بررسی رفتار ماده در کنار الکترود، مقاومت پلاریزاسیون نیز باید دیده شود. GIM Light با پایه کربنی برای زمین هایی با مقاومت ویژه بالا و معمولی که شرایط خوردگی بالا ندارند معرفی شده است. در نتایج نمونه آزمونشده این محصول، مقاومت ویژه ۰٫۷۷ اهممتر و مقاومت پلاریزاسیون ۷٫۶۱ اهممترمربع گزارش شده است.
نمودار زیر مقاومت پلاریزاسیون GIM Light را در کنار نتیجه آزمون ECO GIM وGIM مقایسه شده اند. این مقایسه به شناخت جایگاه هر محصول کمک میکند، اما مقاومت نهایی چاه یا شبکه ارت را نشان نمیدهد. آن مقدار به خاک، آرایش الکترود و کیفیت اجرا وابسته است و باید پس از اجرا اندازهگیری شود. برای محیطهای بسیار خورنده، به محصول کلاسیک GIM اصلی را مراجعه کنید.
این نمودار مقاومت پلاریزاسیون ماده را مقایسه میکند، نه مقاومت نهایی سیستم ارت.
ویژگی | مقدار |
|---|---|
پایهٔ ماده | کربنی (Carbon Base) |
جایگاه محصول در ایران | ترکیب بهینهشده؛ گزینهای متعادل برای پروژههای عمومی با نیاز به عملکرد پایدار و اجرای آسان |
مقاومت پلاریزاسیون | بالاتر از ۷٫۵ اهممترمربع (Ω·m²)؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۷٫۶۱ Ω·m² |
شرایط کاربرد | مناسب برای محیطها و شرایط محیطی معمولی؛ پروژههای ساختمانی، صنعتی و زیرساختی |
استانداردها و نمونهبرداری | IEC 62561-7 و IGS-I-EL-001؛ نمونهها در آزمایشگاههای معتبر ارزیابی شدهاند |
مقاومت ویژهٔ ماده | کمتر از ۱ اهممتر؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۰٫۷۷ اهممتر |
رسانایی الکتریکی | — |
pH و اثر بر هادی ارت | pH اعلام نشده؛ بدون خورندگی برای هادی ارت |
حلالیت در محیطهای اسیدی | مقاوم در برابر حلشدن در محیطهای اسیدی |
میزان گوگرد | کمتر از ۱٫۵٪؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۱٫۵٪ (حد مجاز استاندارد: ۲٪) |
گواهی عدم خورندگی | — |
مدارک زیستمحیطی | دارای نتیجهٔ آزمون آبشویی (Leaching) مطابق استاندارد |
گواهیهای آزمایشگاهی | گواهیهای مقاومت ویژه، مقاومت پلاریزاسیون، میزان گوگرد و آزمون آبشویی — دانشگاه تربیت مدرس، دانشکده مهندسی |
صادرات | — |
مقاومت در برابر شستهشدن | مقاوم در برابر حلشدن در آب |
نگهداری دورهای | — |
رطوبتپذیری | — |
چسبندگی به هادی ارت | دارای خاصیت چسبندگی دائمی به هادی ارت |
دوام عملکرد | ثابتماندن مقاومت الکتریکی در طول زمان؛ ماندگاری بسیار بالا |
سهولت اجرا | اجرای آسان و سازگار با انواع الکترودها و روشهای نصب متداول؛ صرفهجویی در زمان اجرا |
ابعاد کیسه | حدود ۱۰ × ۴۰ × ۶۰ سانتیمتر |
چگالی ماده | حدود ۹۰۰ کیلوگرم بر مترمکعب |
وزن هر کیسه | ۱۵ کیلوگرم |
جنس کیسه | کامپوزیت |
