صاعقهگیر الکترونیکی ESE فرانکلین؛ پوشش گستردهتر، طراحی سریعتر
راهنمای فنی انتخاب صاعقهگیرهای الکترونیکی Franklin France، نحوه عملکرد ΔT، تفاوت با سیستم متعارف و مدلهای ACTIVE. گروه کالوت با ۳۰ سال نمایندگی Franklin France در ایران، انتخاب تجهیز را بر پایه محاسبات پروژه انجام میدهد.
- سه مدل تخصصی
- انتخاب پروژهمحور
- پشتیبانی فنی کالوت
خانواده کامل محصولات ACTIVE
سه سطح فناوری برای تست، کنترل و پایش متناسب با نیاز پروژه
ACTIVE 4D · پرچمدار خانواده
۴۵ سال
فعالیت Franklin France
۳۰ سال
نمایندگی Franklin France توسط گروه کالوت در ایران
نزدیک به ۴۰۰۰ دستگاه
صاعقهگیر الکترونیکی Franklin France فروخته و نصبشده در ایران توسط گروه کالوت
آشنایی با فناوری
ESE چیست و با میله ساده چه تفاوتی دارد؟
صاعقهگیر الکترونیکی ESE در اصل یک Capturing Device یا «تجهیز دریافت صاعقه» است؛ یعنی نقطهای ترجیحی برای اتصال رهبر پایینرونده ابر فراهم میکند. وظیفه انتقال جریان تا زمین بر عهده هادیهای نزولی و سیستم ارت است و باید بهعنوان بخشهای جدا اما هماهنگ سامانه طراحی شوند.
تفاوت فنی ESE با میله ساده در «پیشافتادگی زمان آغاز» است. در آزمایشگاه ولتاژ بالا، زمان شروع Upward Leader دستگاه با یک میله ساده مرجع مقایسه و ΔT اندازهگیری میشود. این شاخص سرعت مستقیم رهبر نیست؛ بلکه نشان میدهد رهبر بالارونده تحت شرایط آزمون چهقدر زودتر آغاز شده است. طبق NF C 17-102:2011، مقدار مورد استفاده در محاسبات شعاع حفاظت حداکثر ۶۰ µs است.
Capturing Device؛ نقطه ترجیحی دریافت صاعقه
ΔT؛ اختلاف زمان آغاز نسبت به میله ساده
آزمون در آزمایشگاه ولتاژ بالا
حد محاسباتی استاندارد: حداکثر ۶۰ µs
نحوه عملکرد سیستم
کارکرد ESE؛ از Upward Leader تا تخلیه ایمن

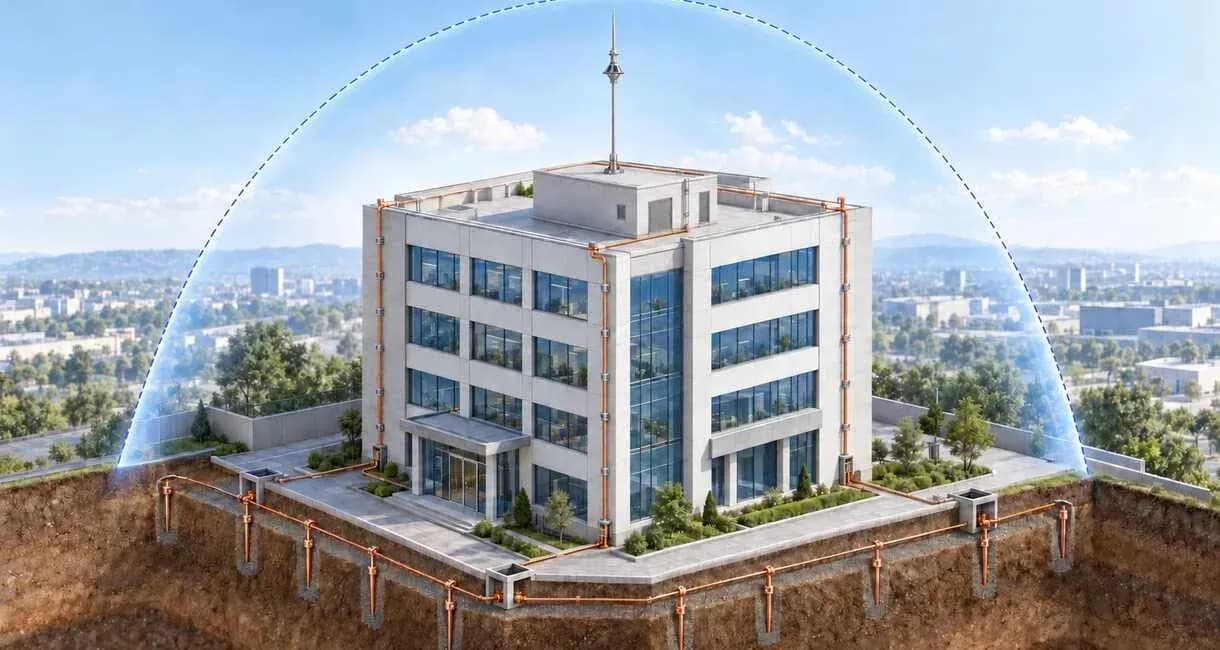

تصویر زیر نقش تجهیز دریافت صاعقه، محدوده Rp، پایه بلند، دو هادی نزولی و سیستم ارت را نشان میدهد.
صاعقهگیر ESE فرانکلین
نصب در بالاترین نقطه سازه روی دکل حدود ۵ متر
ناحیه حفاظت (Rp)
شعاع پوشش متناسب با سطح حفاظت و مقدار ΔT
دو هادی نزولی مستقل
انتقال جریان از دو مسیر مجزا در دو ضلع ساختمان
سیستم ارت صاعقهگیر
رینگ ارت، الکترودهای عمقی و نقاط آزمون
مزایا
چرا ESE؟ مقایسه با روش متعارف IEC 62305
در روش Conventional، جانمایی میلههای ساده، شبکه مش یا Rolling Sphere میتواند به نقاط دریافت، هادیها و یراقآلات بیشتری نیاز داشته باشد. ESE با ΔT آزمودهشده و شعاع Rp بزرگتر، در صورت طراحی صحیح میتواند اجرای پروژههای وسیع را سادهتر و اقتصادیتر کند؛ اما همچنان به هادی نزولی و ارت کامل نیاز دارد.
شعاع پوشش بزرگتر
ΔT اندازهگیریشده، ارتفاع نصب و سطح حفاظت، شعاع Rp را تعیین میکنند.
اقتصادی در پروژههای بزرگ
کاهش تعداد نقاط دریافت، هادیها و یراقآلات میتواند هزینه کل اجرا را کم کند.
اجرای سریعتر و سبکتر
در بسیاری از سایتهای بزرگ، حجم تجهیزات و زمان نصب از شبکه متعارف کمتر میشود.
تست متناسب با هر مدل
1D Plus با تستر سیمی؛ 2D و 4D با امکانات تست و کنترل از راه دور.
سامانه کامل هادی و ارت
ESE فقط Capturing Device است و باید با هادی نزولی، اتصالات و ارت کامل شود.
انتخاب بر اساس پروژه
مدل و ΔT بر مبنای شعاع لازم، هندسه سایت و سطح حفاظت انتخاب میشوند.
پشتوانه فنی
Franklin France و نمایندگی رسمی در ایران
FRANKLIN FRANCE
۴۵ سال فعالیت
برند فرانسوی فعال در راهکارهای حفاظت در برابر صاعقه و سازندهٔ خانواده صاعقهگیرهای الکترونیکی ACTIVE.
۳۰ سال نمایندگی در ایران
گروه کالوت نماینده، تأمینکننده و پشتیبان فنی Franklin France در ایران است؛ فروش و نصب نزدیک به ۴۰۰۰ دستگاه صاعقهگیر الکترونیکی Franklin France، از بررسی اولیه تا طراحی اجزای سیستم و پشتیبانی فنی.
مدلهای موجود
سه مدل خانواده ACTIVE
هر مدل را جداگانه ببینید و قابلیتهای فنی، روش تست و مستندات همان محصول را در صفحه اختصاصی بررسی کنید.
صاعقهگیرهای الکترونیکیصاعقهگیر الکترونیکی ACTIVE 1D+ فرانکلین فرانس
قابل تست با تستر سیمی و میله تلسکوپی
صاعقهگیر الکترونیکی ACTIVE 1D+ ساخت Franklin France، در چهار مدل با ΔTهای ۱۲، ۲۵، ۴۵ و ۶۰ میکروثانیه، دارای گزارشهای آزمون و گواهیهای بازرسی Bureau Veritas و عرضهشده توسط گروه کالوت.
مشاهده مشخصات و دانلودهای محصول
صاعقهگیرهای الکترونیکیصاعقهگیر الکترونیکی ACTIVE 2D فرانکلین فرانس
تست سیمی یا تست از راه دور در محل
صاعقهگیر الکترونیکی ACTIVE 2D فرانکلین فرانس، صاعقهگیری از نوع ESE یا صاعقه گیر اکتیو با سامانهٔ تحریک دوگانه است. منبع اصلی تأمین انرژی آن، میدان الکترواستاتیکی محیط هنگام نزدیکشدن ابر طوفانی است. در کنار آن، یک خازن توان بهعنوان پشتیبان عمل میکند که با سلولهای خورشیدی روی بدنه شارژ میشود تا انرژی لازم برای ادامهٔ گسترش پیشرو صعودی در لحظهٔ مناسب در دسترس باشد. عملکرد دستگاه را میتوان در محل نصب و از فاصلهٔ تا ۱۰۰ متری با دستگاه ریموت تستر از راه دور بررسی کرد.
مشاهده مشخصات و دانلودهای محصول
صاعقهگیرهای الکترونیکیصاعقهگیر الکترونیکی ACTIVE 4D فرانکلین فرانس
پایش و کنترل هوشمند سیستم حفاظت در برابر صاعقه
ACTIVE 4D ساخت Franklin France صاعقهگیر الکترونیکی ESE مطابق NF C 17-102:2011 است که تشخیص طوفان، شمارندهٔ اصابت یکپارچه و آزمون عملکرد از راه دور را با جعبهٔ ارتباطی Activ’Control و نرمافزار LMS در یک سامانه کنار هم قرار میدهد. در دو مدل با ΔT برابر 30 و 60 µs عرضه میشود.
مشاهده مشخصات و دانلودهای محصول
لوازم جانبی
لوازم جانبی صاعقهگیرهای الکترونیکی
هر قطعه مانند سایر محصولات سایت دارای صفحه اختصاصی با همان قالب استاندارد محصولات است.
صاعقهگیرهای الکترونیکیپایه تلسکوپی صاعقه گیر الکترونیکی
ه تلسکوپی صاعقهگیر الکترونیکی کالوت از دو لوله فولادی گالوانیزه ۲ متری با اتصال نری و مادگی تشکیل میشود. کانکتورهای استنلساستیل، اتصال دو بخش و نصب دستگاه در بالای پایه را فراهم میکنند. طول اسمی مجموعه پایه ۴ متر است و همراه با صاعقهگیر حدوداً یکمتری، مجموعهای با ارتفاع تقریبی ۵ متر ایجاد میکند.

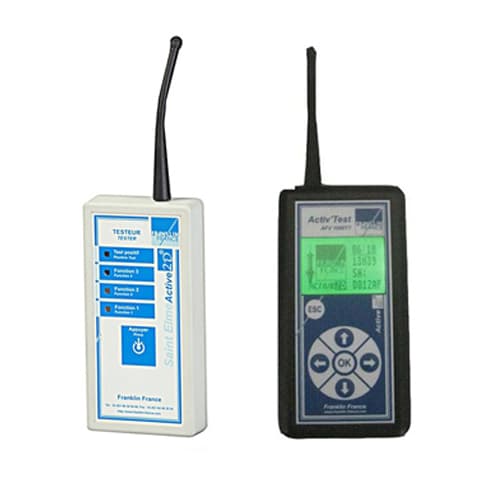

صاعقهگیرهای الکترونیکیریموت تستر صاعقه گیر الکترونیکی فرانکلین فرانس مدل ACTIVE 2D
ریموت تستر صاعقهگیر الکترونیکی ابزاری نوآورانه از شرکت Franklin France است که برای تست سلامت و عملکرد صاعقهگیرهای الکترونیکی از فاصله 100 متری طراحی شده است. این دستگاهها بدون نیاز به اتصال مستقیم به صاعقهگیر، امکان بررسی و پایش سیستم را فراهم میکنند. نکته مهم اینجاست که این تکنولوژی تست از راه دور، ابتکار انحصاری شرکت فرانکلین فرانسه بوده و پس از معرفی آن، برای اولین بار در ویرایش جدید استانداردهای بینالمللی حفاظت در برابر صاعقه بهعنوان یک الزام درج شد. که پس از آن سایر شرکت های تولید کننده این دستگاه ها هم به فکر تولید این تجهیز افتاد و مدل هایی را ارایه دداه اند که طبیعتا از نظر کیفی و کاربردی امکانات ریموت تستر های شرکت Franklin France را ندارند.

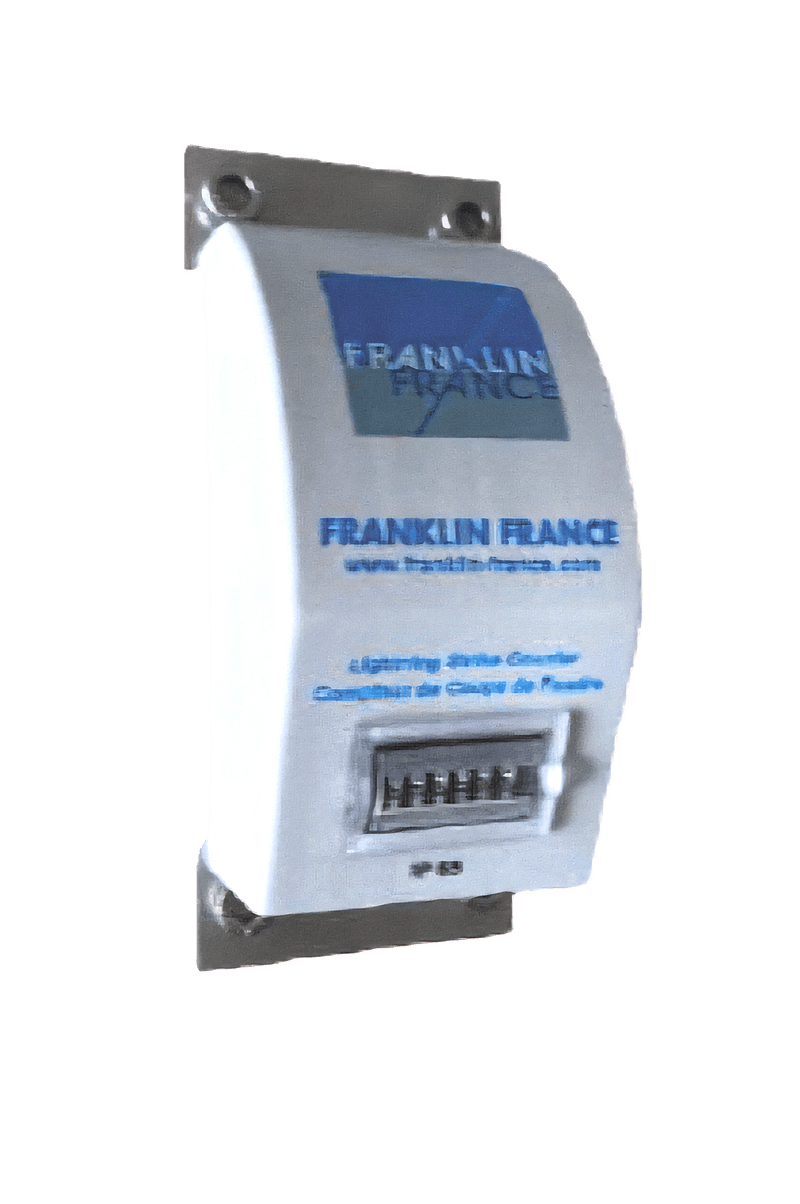

صاعقهگیرهای الکترونیکیکنتور شمارنده صاعقه (کنتور صاعقهگیر) فرانکلین فرانس
کنتور صاعقهگیر فرانکلین فرانس (Franklin France)، یا شمارنده اصابت صاعقه، روی هادی نزولی نصب میشود و تعداد تخلیههای صاعقه عبوری از آن را ثبت میکند. این تجهیز به بهرهبردار کمک میکند از وقوع اصابتها مطلع شود و بازدیدهای فنی و بررسی سیستم حفاظت در برابر صاعقه را آگاهانهتر پیگیری کند. برای استعلام قیمت و خرید کنتور صاعقه متناسب با تجهیزات پروژه، با کارشناسان کالوت تماس بگیرید.این کنتور بر طبق استاندارد IEC 62561 ساخته و گواهی تست دارد.
صاعقهگیرهای الکترونیکیبست U-DOUBLE اتصال هادی به صاعقهگیر
بست با استحکام بالا برای اتصال الکتریکی مطمئن هادی نزولی به صاعقهگیر الکترونیکی، ساختهشده از فولاد گالوانیزه مقاوم در برابر خوردگی.

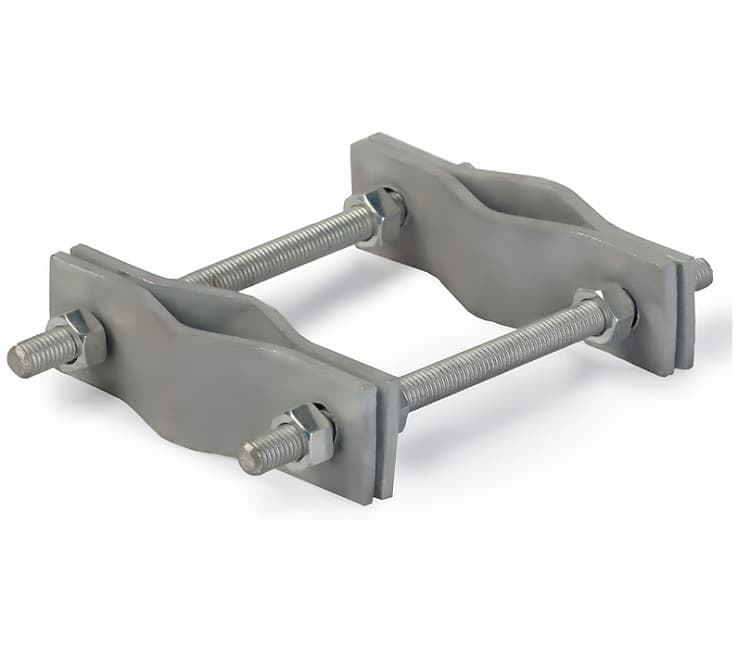

صاعقهگیرهای الکترونیکیبست ابرویی
یکی از سادهترین راههای نصب پایه صاعقهگیر الکترونیکی به زیرساخت لولهای؛ معمولاً حداقل دو بست ابرویی در فاصله ۳۰ تا ۷۰ سانتیمتری از یکدیگر نصب میشوند.
چارچوب فنی
استانداردهای طراحی، اجرا و اجزای سیستم
در این صفحه نقش استانداردها در طراحی، محاسبه شعاع پوشش و اجرای اجزای سیستم توضیح داده میشود. فایلها و مستندات قابل دانلود در همان صفحه محصول مرتبط قرار میگیرند.
NF C 17-102:2011
طراحی و اجرای سامانه ESE، آزمونهای Annex C و محاسبه شعاع حفاظت
IEC 62305
ارزیابی ریسک و طراحی سامانههای متعارف حفاظت در برابر صاعقه
IEC 62561 series
الزامات و آزمون اجزای LPS؛ اتصالات، هادیها، بستها و شمارنده صاعقه
پرسشهای متداول
پاسخ کوتاه به سؤالهای اصلی پروژه
خیر. انتخاب مدل و آرایش سیستم به سطح حفاظت، هندسه سازه، ارتفاع نصب و محاسبات پروژه وابسته است.
خیر. صاعقهگیر باید همراه با پایه مناسب، مسیرهای هادی نزولی، اتصالات و سیستم ارت طراحی و اجرا شود.
برای ایجاد مسیرهای مطمئن تخلیه جریان و هماهنگی با طراحی پروژه؛ تعداد و جانمایی نهایی باید مهندسی شود.
پس از بررسی شرایط پروژه، نیاز تست یا پایش و الزامات بهرهبرداری میتوان مدل مناسب را انتخاب کرد.
گواهی و گزارش آزمون از آزمایشگاه معتبر برای آزمونهای Annex C استاندارد NF C 17-102:2011 بررسی شود؛ صرف درج ΔT یا نام استاندارد روی بروشور کافی نیست.
