صاعقهگیر الکترونیکی با تحریک دوگانهصاعقهگیرهای الکترونیکی
صاعقهگیر الکترونیکی ACTIVE 2D فرانکلین فرانس
صاعقهگیر با انتشار زودهنگام پیشرو صعودی (ESE)

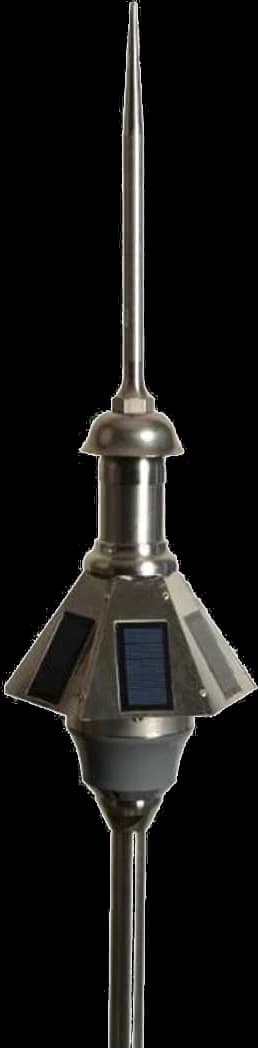

صاعقهگیر الکترونیکی ACTIVE 2D فرانکلین فرانس، صاعقهگیری از نوع ESE یا صاعقه گیر اکتیو با سامانهٔ تحریک دوگانه است. منبع اصلی تأمین انرژی آن، میدان الکترواستاتیکی محیط هنگام نزدیکشدن ابر طوفانی است. در کنار آن، یک خازن توان بهعنوان پشتیبان عمل میکند که با سلولهای خورشیدی روی بدنه شارژ میشود تا انرژی لازم برای ادامهٔ گسترش پیشرو صعودی در لحظهٔ مناسب در دسترس باشد. عملکرد دستگاه را میتوان در محل نصب و از فاصلهٔ تا ۱۰۰ متری با دستگاه ریموت تستر از راه دور بررسی کرد.
Early Streamer Emission
دو واحد، یک هدف: پیشرو صعودی پایدار
ACTIVE 2D ساخت Franklin France صاعقهگیری از نوع ESE است که فقط پیشرو صعودی (Upward Leader) را آغاز نمیکند؛ واحد دوم آن انرژی لازم برای ادامهٔ گسترش همین پیشرو را هم فراهم میکند.
تحریک دوگانه
Impulse Device برای آغاز و Power Device برای پشتیبانی از گسترش پیشرو صعودی
منبع انرژی مستقل
میدان الکتریکی محیط و سلولهای فتوولتائیک؛ بدون اتصال به برق شبکه
آزمون از روی زمین
بررسی عملکرد با تستر اختصاصی، بدون پیادهکردن دستگاه
اصل عملکرد ACTIVE 2D
ACTIVE 2D دو واحد مکمل دارد: Impulse Device پیشرو صعودی (Upward Leader) را آغاز میکند و Power Device انرژی لازم برای ادامهٔ گسترش همان پیشرو را فراهم میکند.
Impulse Device — آغاز پیشرو صعودی
این واحد با نزدیکشدن ابر طوفانی، انرژی الکترواستاتیکی موجود در جو را ذخیره میکند. حسگر یکپارچهٔ میدان الکتریکی محیط، زمان مناسب را تشخیص میدهد و قطبیت سر صاعقهگیر تقریباً آنی معکوس میشود؛ نتیجه، تقویت ناگهانی میدان الکتریکی در نوک گیرنده و آغاز تخلیهٔ صعودی است.
Power Device — پشتیبانی از گسترش پیشرو
این واحد انرژی سلولهای فتوولتائیک را جمعآوری و در خازنهای توان ذخیره میکند؛ بنابراین صاعقهگیر همواره با انرژی قابلتوجهی پیششارژ است. وقتی صاعقه به محدودهٔ حفاظت نزدیک میشود، جریان اندازهگیریشده بهشدت افزایش مییابد؛ پس از عبور از آستانهٔ مشخص، خازنها تخلیه میشوند و انرژی لازم برای ادامهٔ گسترش پیشرو صعودی آزاد میشود.
- معنای ΔT: پیشروی زمان تحریک نسبت به میلهٔ ساده، اندازهگیریشده در آزمایشگاه طبق پروتکل استاندارد؛ برای ACTIVE 2D بسته به مدل 30 یا 60 µs. شعاع حفاظت علاوه بر ΔT به ارتفاع h و سطح حفاظت نیز وابسته است.
آزمونها و ارزیابیهای ثبتشده
آزمونهای ثبتشدهٔ ACTIVE 2D و مرجع هر کدام؛ گزارشها در بخش مدارک همین صفحه در دسترساند.
آزمون عملکرد ESE
با موفقیت انجام شدهآزمایشگاه ولتاژ بالای Bazet، فرانسه — گزارشهای 2005 و 2013
آزمون جریان ضربهای
با موفقیت انجام شدهNF C 17-102:2011 پیوست C، بند C.3.4 — گزارش CITEL G100K-12-064-R (2012)
آزمون شرایط محیطی
با موفقیت انجام شدهSICAME LABEP، فرانسه (2012)
مشخصات، آزمونها و شعاع حفاظت
| برند / سازنده | Franklin France |
|---|---|
| نوع صاعقهگیر | صاعقهگیر الکترونیکی ESE (Early Streamer Emission) |
| سیستم عملکرد | تحریک دوگانه: Impulse Device و Power Device |
| منابع تأمین انرژی | انرژی الکترواستاتیکی محیط (Impulse Device)؛ سلولهای فتوولتائیک با ذخیره در خازنهای توان (Power Device) |
| نیاز به برق شبکه | ندارد؛ انرژی از میدان الکترواستاتیکی محیط و خازن پشتیبانِ شارژشده با سلولهای خورشیدی |
| زمان پیشروی ΔT | 30 µs (ACTIVE 2D 30) یا 60 µs (ACTIVE 2D 60) |
| شعاع حفاظت | مطابق NF C 17-102:2011؛ وابسته به مدل، ارتفاع h و سطح حفاظت — جدول شعاع حفاظت |
| تحمل جریان ضربهای (10/350 µs) | 100 kA |
| جنس بدنه | فولاد زنگنزن 304L |

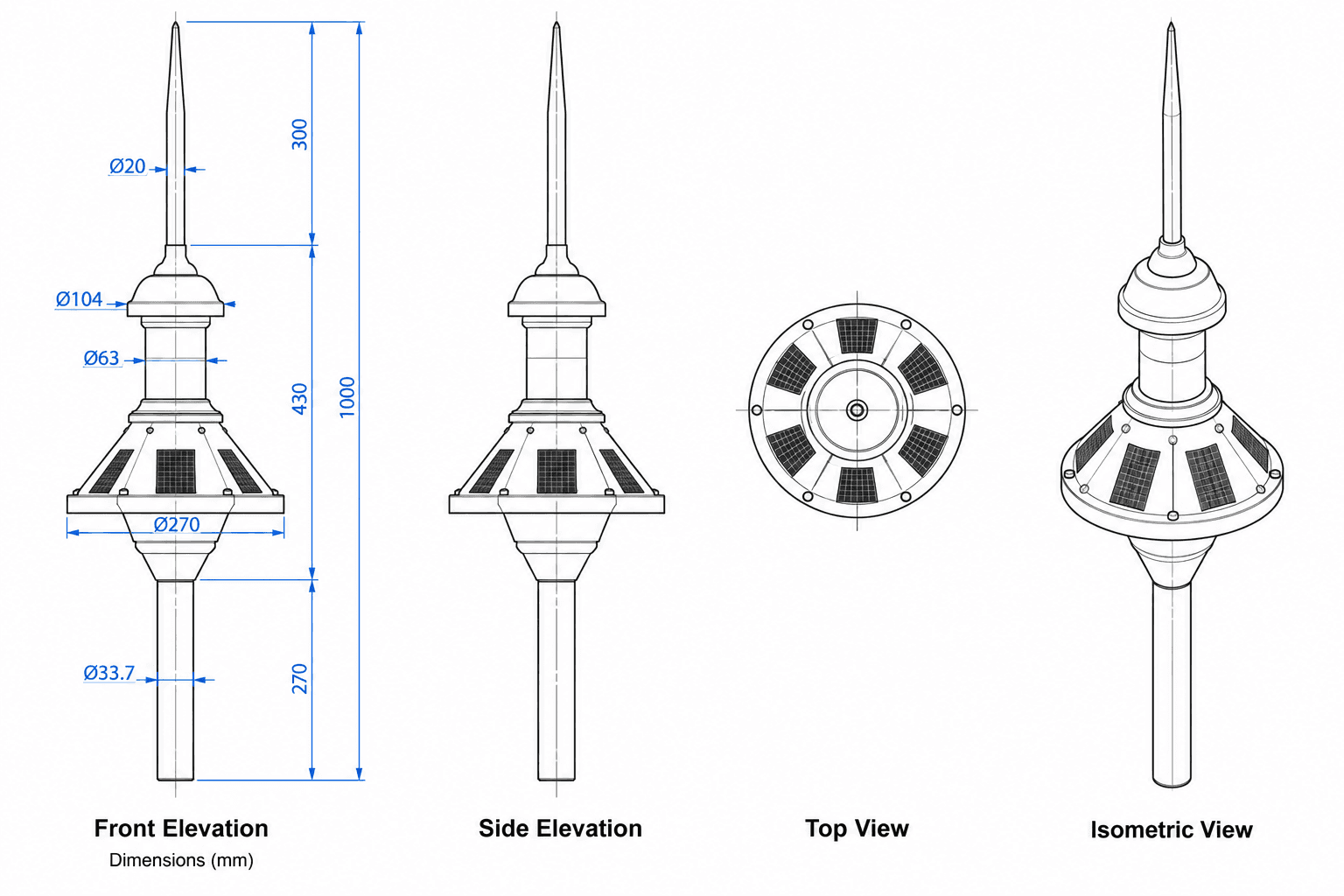

| ارتفاع کلی | 1000 mm |
| وزن | 6.1 kg |
| ساقهٔ نصب | Ø33.7 mm؛ همراه محصول |
| اتصال هادی نزولی | کلمپ اتصال هادی؛ همراه محصول |
| کنترل عملکرد | با تستر اختصاصی، از روی زمین و بدون پیادهکردن صاعقهگیر؛ تستر همراه مدل پایه نیست |
| برد تستر راه دور | تا 100 m در فضای باز و بدون مانع |
| موارد بررسی با تستر راه دور | ولتاژ دو سر خازن، ولتاژ باتری، پیوستگی الکتریکی و برقراری ارتباط |
| روش جایگزین آزمون | تستر سیمی با میلهٔ تلسکوپی تست، تا ارتفاع 8 m |
| شمارنده اصابت صاعقه | تجهیز جانبی؛ همراه مدل پایه نیست و در کیت جداگانه عرضه میشود |
| تست چند دستگاه (Multitester) | تجهیز جانبی؛ با بسته Multitester شامل نرمافزار LMS MULTI 2D و جعبه ارتباطی Activ’Control میتوان با چند دستگاه ارتباط برقرار کرد و همه را آزمود |
| ابعاد بستهبندی | 320 × 320 × 500 mm |
| وزن با بستهبندی | 6.90 kg |
استاندارد محصول
- استاندارد محصول (صاعقهگیر ESE)
- NF C 17-102:2011پیوست C
وضعیت آزمونهای محصول
- آزمون عملکرد ESEبا موفقیت انجام شدهآزمایشگاه ولتاژ بالای Bazet، فرانسه — گزارشهای 2005 و 2013
- آزمون جریان ضربهایبا موفقیت انجام شدهNF C 17-102:2011 پیوست C، بند C.3.4 — گزارش CITEL G100K-12-064-R (2012)
- آزمون شرایط محیطیبا موفقیت انجام شدهSICAME LABEP، فرانسه (2012)
گواهیهای سازنده
- Qualifoudre · INERIS 051168352016
- سیستم مدیریت کیفیت · ISO 9001:2015 — AFNOR 2022:102639.9
انتخاب مدل، جایگزین طراحی سیستم نیست
عدد بزرگتر ΔT الزاماً به معنی انتخاب مهندسی بهتر برای هر پروژه نیست. مدل باید با سطح ریسک، ابعاد و ارتفاع سازه، نقاط در معرض برخورد، مسیر هادیهای نزولی و آرایش سیستم زمین هماهنگ شود.
مدلهای ACTIVE 2D
ACTIVE 2D 30
ΔT = 30 µs
شعاع حفاظت در ارتفاع ۵ متر، سطوح حفاظت I تا IV
48–71 m
ACTIVE 2D 60
ΔT = 60 µs
شعاع حفاظت در ارتفاع ۵ متر، سطوح حفاظت I تا IV
79–107 m
- ارزیابی ریسک و تعیین سطح حفاظت
- مدلسازی حجم حفاظتی روی هندسهٔ واقعی سازه
- طراحی هادی نزولی، همبندی و سیستم زمین
- کنترل فاصلهٔ جداسازی و الزامات حفاظت داخلی
کاتالوگها و مدارک
کاتالوگ و دیتاشیت
- بروشور ACTIVE 2D (انگلیسی)زبان: انگلیسی (در زبانه جدید باز میشود)
- دیتاشیت ACTIVE 2D 30 µs (انگلیسی)زبان: انگلیسی · نسخه: FT129EN.QLF.00 (در زبانه جدید باز میشود)
- دیتاشیت ACTIVE 2D 60 µs (انگلیسی)زبان: انگلیسی · نسخه: FT129EN.QLF.00 (در زبانه جدید باز میشود)
- کاتالوگ عمومی محصولات حفاظت در برابر صاعقه و اضافهولتاژ فرانکلین فرانس ۲۰۲۶ — فرانسوینسخه: CP001FR.QLF.07 (در زبانه جدید باز میشود)
نقشهها و شماتیکها
فعلاً مدرکی در این بخش نیست.
گواهیها و گزارشهای آزمون
- گزارش آزمون عملکرد ESE — آزمایشگاه ولتاژ بالای Bazet، ۲۰۰۵زبان: انگلیسی · نسخه: 2005 (در زبانه جدید باز میشود)
- گزارش آزمون عملکرد ESE — آزمایشگاه ولتاژ بالای Bazet، ۲۰۱۳زبان: انگلیسی · نسخه: 2013 (در زبانه جدید باز میشود)
- گزارش آزمون جریان ضربهای — CITEL، ۲۰۱۲زبان: انگلیسی · نسخه: 2012 (در زبانه جدید باز میشود)
- گزارش آزمون شرایط محیطی — SICAME LABEP، ۲۰۱۲زبان: چندزبانه · نسخه: 2012 (در زبانه جدید باز میشود)
پرسشهای متداول
ACTIVE 2D چگونه کار میکند؟
ACTIVE 2D دو واحد دارد. Impulse Device با پایش میدان الکتریکی محیط، پیشرو صعودی (Upward Leader) را در زمان مناسب آغاز میکند و Power Device انرژی ذخیرهشده در خازنهای توان را برای ادامهٔ گسترش همان پیشرو آزاد میکند.
آیا ACTIVE 2D بدون بازکردن از محل نصب قابل تست است؟
بله. طبق مدارک رسمی Franklin France، آزمون در محل نصب با تستر اختصاصی و از روی زمین انجام میشود و نیازی به پیادهکردن صاعقهگیر نیست. تستر همراه مدل پایه نیست و جداگانه تهیه میشود.
برد تستر راه دور ACTIVE 2D چقدر است؟
سازنده فاصله عملکرد تستر راه دور را تا 100 متر در فضای باز اعلام کرده است. وجود موانع و شرایط محیطی میتواند بر ارتباط بیسیم اثر بگذارد.
آیا ACTIVE 2D برای همه پروژهها یک شعاع حفاظت ثابت دارد؟
خیر. شعاع حفاظت به مدل دقیق، مقدار ΔT، ارتفاع نصب، سطح یا کلاس حفاظت و شرایط هندسی پروژه وابسته است. تعیین شعاع باید بر اساس دیتاشیت مدل انتخابی و محاسبات مهندسی انجام شود.
برای انتخاب ACTIVE 2D چه اطلاعاتی باید بررسی شود؟
مدل دقیق، کد محصول، مقدار ΔT، ارتفاع نصب، سطح حفاظت موردنیاز، الزامات سیستم نزولی و زمین و همچنین امکان دسترسی به تجهیزات تست باید در مرحله طراحی و خرید بررسی شوند.
