صاعقهگیر الکترونیکی ACTIVE 4D فرانکلین فرانس
صاعقهگیر ESE، تشخیص طوفان، شمارندهٔ اصابت و آزمون از راه دور در یک سامانه
ACTIVE 4D ساخت Franklin France صاعقهگیر الکترونیکی ESE مطابق NF C 17-102:2011 است که تشخیص طوفان، شمارندهٔ اصابت یکپارچه و آزمون عملکرد از راه دور را با جعبهٔ ارتباطی Activ’Control و نرمافزار LMS در یک سامانه کنار هم قرار میدهد. در دو مدل با ΔT برابر 30 و 60 µs عرضه میشود.
Early Streamer Emission
حفاظت، هشدار و ثبت اصابت؛ در یک دستگاه
ACTIVE 4D ساخت Franklin France یک صاعقهگیر ESE است که سازنده آن را «سامانهٔ کامل حفاظت در برابر صاعقه، همواره متصل به کاربر» معرفی میکند: بخش صاعقهگیر، بخش تشخیص طوفان و شمارندهٔ اصابت در خود دستگاهاند و نرمافزار LMS اطلاعات آنها را یکجا نشان میدهد.
صاعقهگیر ESE با دو واحد
Impulse Device برای آغاز و Power Device برای پشتیبانی از گسترش پیشرو صعودی
تشخیص طوفان و شمارش اصابت
حسگرهای میدان برای هشدار پیش از صاعقه؛ ثبت خودکار مشخصات هر اصابت
آزمون و پایش از راه دور
اجرای آزمون عملکرد و مشاهدهٔ دادهها از رایانه با Activ’Control و نرمافزار LMS

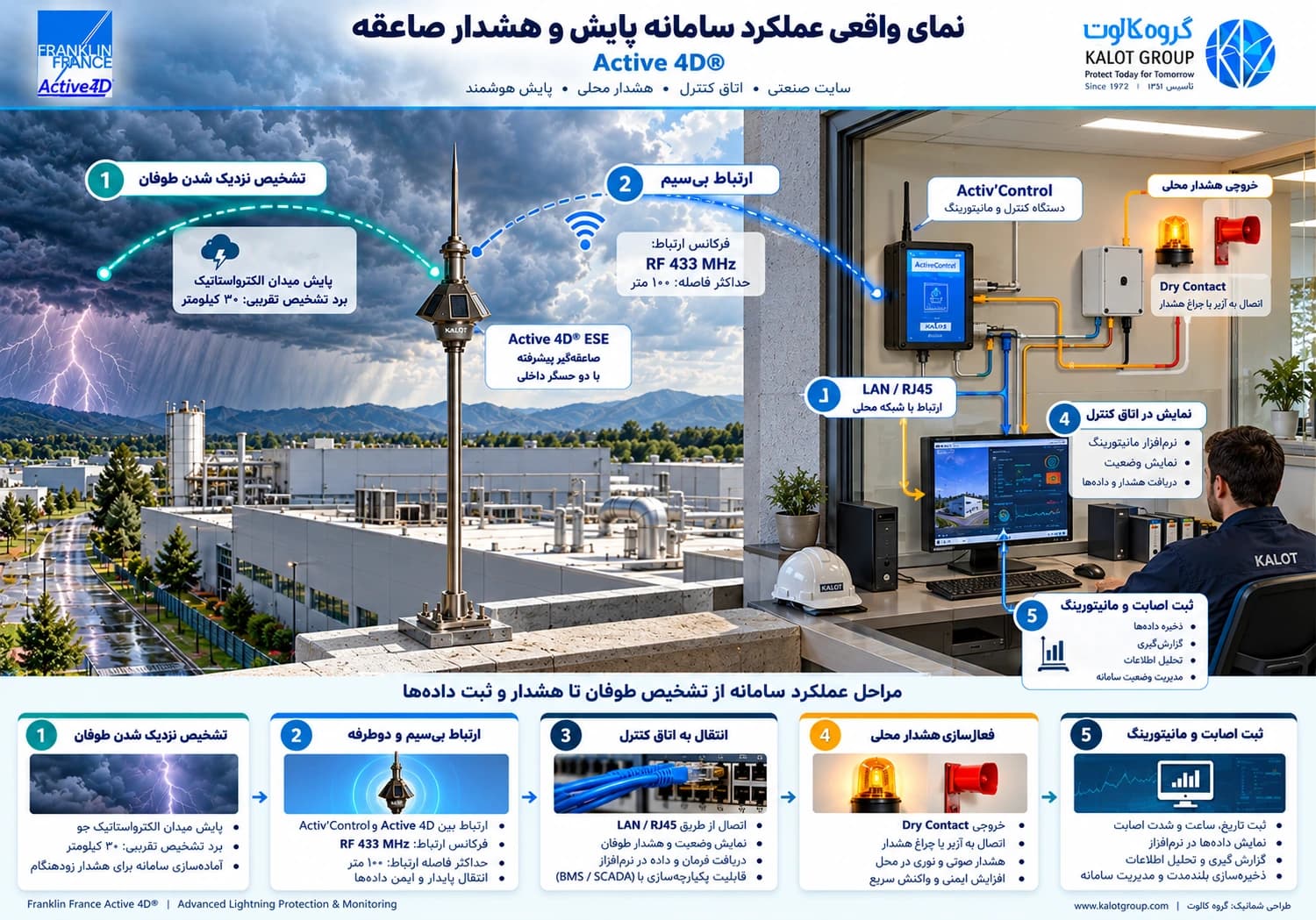

سناریوی عملکرد، پایش و هشدار
عملکرد و پایش متصل ACTIVE 4D
ACTIVE 4D ساخت Franklin France صاعقهگیر ESE، سامانهٔ تشخیص طوفان، شمارندهٔ اصابت و آزمون از راه دور را در یک دستگاه جمع کرده است؛ نرمافزار LMS همهٔ این اطلاعات را یکجا نشان میدهد.
Impulse Device — آغاز پیشرو صعودی
با نزدیکشدن ابر طوفانی، این واحد انرژی الکترواستاتیکی جو را ذخیره میکند. حسگر یکپارچه مقدار میدان الکتریکی را اندازه میگیرد و Impulse Device را در زمان مناسب فعال میکند.
Power Device — پشتیبانی از گسترش پیشرو
انرژی خورشیدی در خازنهای توان ذخیره میشود و دستگاه همواره پیششارژ است. حسگر دوم شدت جریان تخلیه را اندازه میگیرد؛ وقتی پیشرو نزولی وارد محدودهٔ حفاظت شود و این جریان از آستانهٔ مشخصه (1 A) بگذرد، خازنها تخلیه میشوند و انرژی لازم برای ادامهٔ گسترش پیشرو صعودی تا اتصال به پیشرو نزولی آزاد میشود.
تشخیص طوفان و هشدار
دو حسگر مقدار میدانهای الکترواستاتیکی و الکترومغناطیسی را اندازه میگیرند؛ شعاع تشخیص حدود 30 کیلومتر است. آستانهٔ هشدار در نرمافزار LMS تنظیم میشود و با رسیدن خطر به آستانه، خروجی Dry Contact جعبهٔ Activ’Control هشدار صوتی (آژیر) یا تصویری (چراغ گردان) را فعال میکند.
شمارندهٔ اصابت یکپارچه
اصابتها بهصورت خودکار شمارش و زماننگاری میشوند: تعداد، تاریخ و ساعت، مقدار، شکل موج و انرژی جریان صاعقه. دادهها از راه رادیو به Activ’Control منتقل میشوند و در نرمافزار LMS، همراه با منحنی جریان، در دسترساند.
آزمون از راه دور و نرمافزار LMS
آزمون عملکرد از رایانه و در فاصله اجرا میشود و نتیجه بلافاصله نمایش داده میشود: ولتاژ سلولهای خورشیدی، ولتاژ باتری، روند دمای صاعقهگیر و آزمون ولتاژ بسیار بالا (VHV). آزمون با تستر راه دور رادیویی نیز ممکن است.
- معنای ΔT: پیشروی زمان تحریک نسبت به میلهٔ ساده، اندازهگیریشده در آزمایشگاه طبق پروتکل NF C 17-102؛ برای ACTIVE 4D بسته به مدل 30 یا 60 µs. شعاع حفاظت علاوه بر ΔT به ارتفاع h و سطح حفاظت نیز وابسته است.

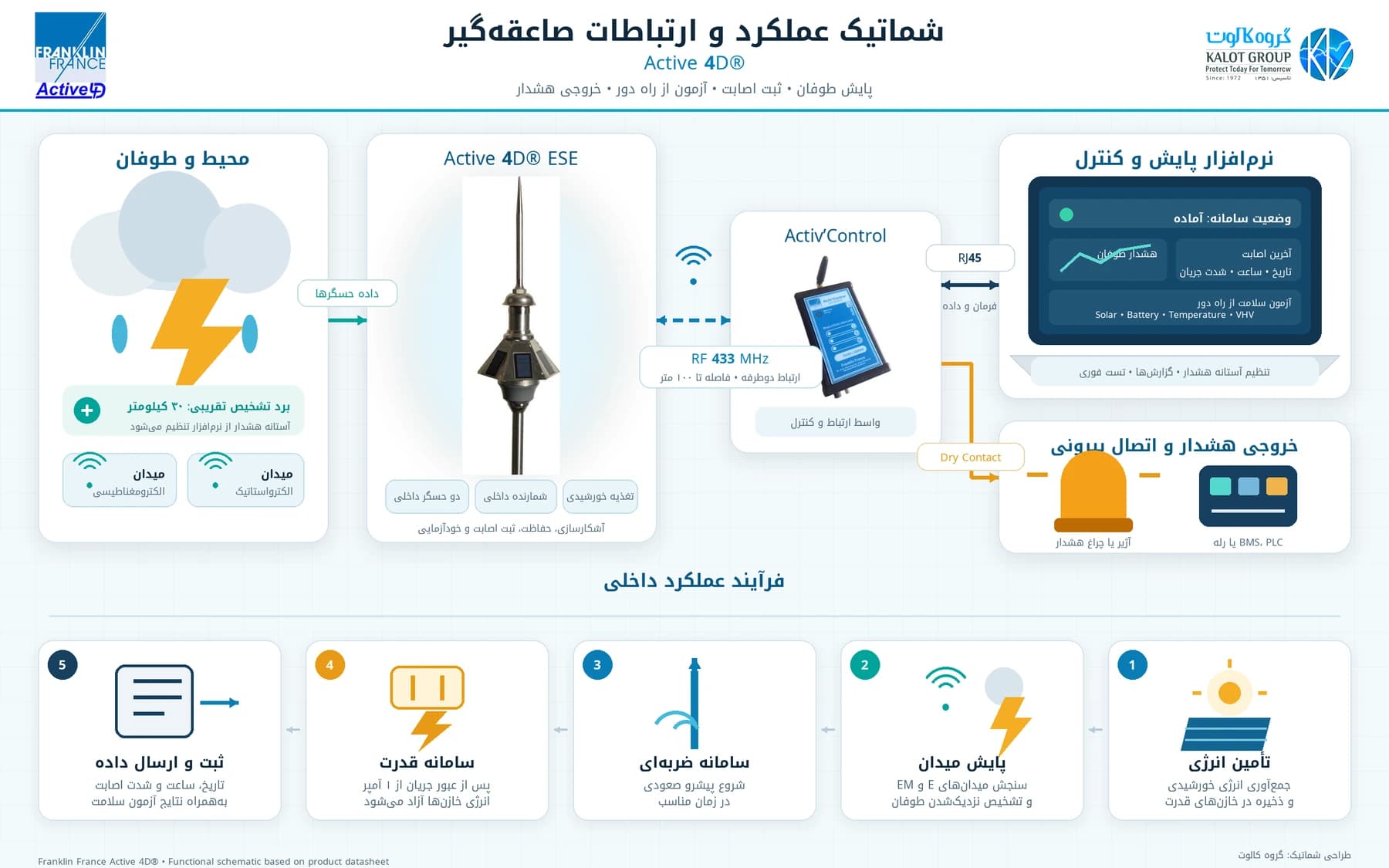

ساختار عملکرد و ارتباطات سامانه
آزمونها و گزارشهای ثبتشده
آزمونهای ثبتشدهٔ ACTIVE 4D و مرجع هر کدام؛ گزارشها در بخش مدارک همین صفحه در دسترساند.
آزمون جریان ضربهای
با موفقیت پاس شده استNF C 17-102:2011 پیوست C، بند C.3.4؛ 100 kA (10/350 µs)؛ سه نمونه AFB10604D — گزارش CITEL LER-14-095-RE (2014)
آزمون عملکرد ESE
با موفقیت پاس شده استآزمایشگاه ولتاژ بالای Bazet، فرانسه (2014)
آزمون شرایط محیطی
با موفقیت پاس شده استSICAME LABEP، فرانسه (2014)
مشخصات، آزمونها و شعاع حفاظت
| سازنده | Franklin France، فرانسه |
|---|---|
| نوع صاعقهگیر | صاعقهگیر الکترونیکی ESE (Early Streamer Emission) با تشخیص طوفان و شمارندهٔ اصابت یکپارچه |
| کاربرد | حفاظت خارجی ساختمانها و سازهها در برابر صاعقه |
| مدلها | ACTIVE 4D 30 و ACTIVE 4D 60 |
| زمان پیشروی ΔT | 30 µs (ACTIVE 4D 30) یا 60 µs (ACTIVE 4D 60) |
| منابع تأمین انرژی | انرژی الکترواستاتیکی جو هنگام نزدیکشدن ابر طوفانی (Impulse Device)؛ انرژی خورشیدی ذخیرهشده در خازنهای توان (Power Device) |
| تشخیص طوفان | دو حسگر یکپارچه برای اندازهگیری میدانهای الکترواستاتیکی و الکترومغناطیسی؛ شعاع تشخیص حدود 30 km |
| هشدار طوفان | آستانهٔ هشدار از نرمافزار LMS تنظیم میشود؛ خروجی Dry Contact جعبهٔ Activ’Control برای فعالکردن هشدار صوتی (آژیر) و/یا تصویری (چراغ گردان) |
| شمارندهٔ اصابت صاعقه | یکپارچه در دستگاه؛ شمارش و زماننگاری خودکار اصابتها |
| اطلاعات ثبتشدهٔ اصابت | تعداد اصابتها، تاریخ و ساعت هر اصابت، مقدار، شکل موج و انرژی جریان صاعقه |
| قابلیت تست از راه دور | از رایانه با Activ’Control و نرمافزار LMS، با نتیجهٔ فوری: ولتاژ سلولهای خورشیدی، ولتاژ باتری، روند دمای صاعقهگیر و آزمون ولتاژ بسیار بالا (VHV)؛ یا با تستر راه دور رادیویی |
| نرمافزار پایش | LMS (Lightning Monitoring System) |
| قابلیتهای LMS | نمایش روند خطر طوفان، تنظیم آستانههای تشخیص، مشاهدهٔ اطلاعات و منحنی جریان اصابتها، اجرای آزمون عملکرد |
| ارتباط و انتقال داده | ارتباط رادیویی 433 MHz بین صاعقهگیر و Activ’Control تا فاصلهٔ 100 m؛ اتصال Activ’Control به رایانه با کابل RJ45 |
| شعاع حفاظت | مطابق NF C 17-102:2011؛ وابسته به مدل، ارتفاع h و سطح حفاظت — جدول شعاع حفاظت |
| جنس | فولاد زنگنزن |
| ارتفاع | 1000 mm |
| حداکثر قطر | 270 mm |
| وزن | 5.2 kg |
| نصب | روی دکل شمارهٔ 1 با همپوشانی 25 cm و با تجهیزات نصب Franklin France، متناسب با ارتفاع و مقاومت لازم در برابر برف و باد |
| کد سفارش سازنده | بدون Activ’Control: AFB10304D (ACTIVE 4D 30) و AFB10604D (ACTIVE 4D 60)؛ همراه Activ’Control (AFV2000TT): AFB18304D و AFB18604D |
| اقلام همراه دستگاه | نوک، بدنه، پایهٔ اتصال به دکل، واشر فنری، آچار آلن، پیچ، کلمپ اتصال هادی و برگهٔ گارانتی |
استانداردها
- استاندارد محصول (صاعقهگیر ESE)
- NF C 17-102:2011
- استاندارد شمارندهٔ اصابت
- NF EN 62561-6طبق کاتالوگ عمومی Franklin France 2026
وضعیت آزمونهای محصول
- آزمون جریان ضربهایبا موفقیت پاس شده استNF C 17-102:2011 پیوست C، بند C.3.4؛ 100 kA (10/350 µs)؛ سه نمونه AFB10604D — گزارش CITEL LER-14-095-RE (2014)
- آزمون عملکرد ESEبا موفقیت پاس شده استآزمایشگاه ولتاژ بالای Bazet، فرانسه (2014)
- آزمون شرایط محیطیبا موفقیت پاس شده استSICAME LABEP، فرانسه (2014)
مدل | زمان پیشروی ΔT | جعبهٔ Activ’Control | کد سفارش |
|---|---|---|---|
ACTIVE 4D 30 | 30 µs | ندارد | AFB10304D |
ACTIVE 4D 60 | 60 µs | ندارد | AFB10604D |
ACTIVE 4D 30 | 30 µs | دارد (AFV2000TT) | AFB18304D |
ACTIVE 4D 60 | 60 µs | دارد (AFV2000TT) | AFB18604D |

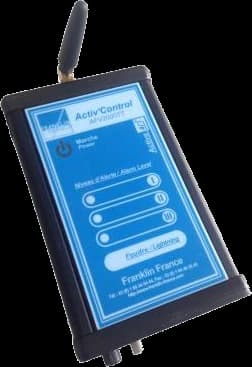

Activ’Control بسته به کد سفارش، بهصورت جداگانه یا همراه مجموعه عرضه میشود.
مرجع: کاتالوگ عمومی محصولات حفاظت در برابر صاعقه و اضافهولتاژ Franklin France — ویرایش ۲۰۲۶.
نقشهٔ ابعادی ACTIVE 4D — بدنهٔ این مدل با ACTIVE 2D یکسان است و نقشه برای هر دو معتبر است.
انتخاب مدل، جایگزین طراحی سیستم نیست
عدد بزرگتر ΔT الزاماً به معنی انتخاب مهندسی بهتر برای هر پروژه نیست. مدل باید با سطح ریسک، ابعاد و ارتفاع سازه، نقاط در معرض برخورد، مسیر هادیهای نزولی و آرایش سیستم زمین هماهنگ شود؛ محل Activ’Control و مسیر کابل آن هم بخشی از همین طراحی است.
مدلهای ACTIVE 4D
ACTIVE 4D 30
ΔT = 30 µs
شعاع حفاظت در ارتفاع ۵ متر، سطوح حفاظت I تا IV
48–71 m
ACTIVE 4D 60
ΔT = 60 µs
شعاع حفاظت در ارتفاع ۵ متر، سطوح حفاظت I تا IV
79–107 m
- ارزیابی ریسک و تعیین سطح حفاظت
- مدلسازی حجم حفاظتی روی هندسهٔ واقعی سازه
- طراحی هادی نزولی، همبندی و سیستم زمین
- تعیین محل Activ’Control، هشدارهای محلی و اتصال رایانه
کاتالوگها و مدارک
کاتالوگ و دیتاشیت
نقشهها و شماتیکها
فعلاً مدرکی در این بخش نیست.
گواهیها و گزارشهای آزمون
- گزارش آزمون جریان ضربهای ACTIVE 4D — CITEL LER-14-095-RE (2014)زبان: چندزبانه · نسخه: 2014 (در زبانه جدید باز میشود)
- گزارش آزمون عملکرد ESE در آزمایشگاه ولتاژ بالا صاعقهگیر الکترونیکی Active 4D فرانکلین فرانس — آزمایشگاه ولتاژ بالای Bazet فرانسه ۲۰۱۴زبان: انگلیسی · نسخه: 2014 (در زبانه جدید باز میشود)
- گزارش آزمون شرایط محیطی صاعقهگیر الکترونیکی Active 4D فرانکلین فرانس — آزمایشگاه SICAME LABEP فرانسه ۲۰۱۴زبان: چندزبانه · نسخه: 2014 (در زبانه جدید باز میشود)
تجهیزات جانبی مرتبط
پرسشهای متداول
ACTIVE 4D چه تفاوتی با یک صاعقهگیر ESE معمولی دارد؟
علاوه بر عملکرد صاعقهگیر ESE با دو واحد Impulse Device و Power Device، تشخیص طوفان با دو حسگر میدان، شمارندهٔ اصابت یکپارچه و آزمون عملکرد از راه دور با Activ’Control و نرمافزار LMS در همین دستگاه جمع شدهاند.
آیا Activ’Control همراه ACTIVE 4D عرضه میشود؟
به کد سفارش بستگی دارد. طبق کاتالوگ عمومی Franklin France (2026)، کدهای AFB18304D و AFB18604D همراه Activ’Control (AFV2000TT) و کدهای AFB10304D و AFB10604D بدون آن عرضه میشوند.
ارتباط بین صاعقهگیر و Activ’Control چگونه برقرار میشود؟
طبق دیتاشیت سازنده، ارتباط رادیویی با فرکانس 433 MHz و تا فاصلهٔ 100 متر است. Activ’Control با کابل RJ45 به رایانه وصل میشود و یک خروجی Dry Contact برای اتصال تجهیزات هشدار دارد.
شعاع حفاظت ACTIVE 4D چقدر است؟
به مدل (ΔT برابر 30 یا 60 µs)، ارتفاع h و سطح حفاظت I تا IV بستگی دارد و طبق NF C 17-102:2011 از جدول شعاع حفاظت همین صفحه خوانده میشود. انتخاب نهایی باید بر مبنای ارزیابی ریسک و طراحی کامل سیستم حفاظت انجام شود.
آیا ACTIVE 4D شمارندهٔ صاعقه دارد؟
بله. شمارندهٔ اصابت در خود دستگاه یکپارچه است و طبق کاتالوگ سازنده با NF EN 62561-6 مطابقت دارد.
