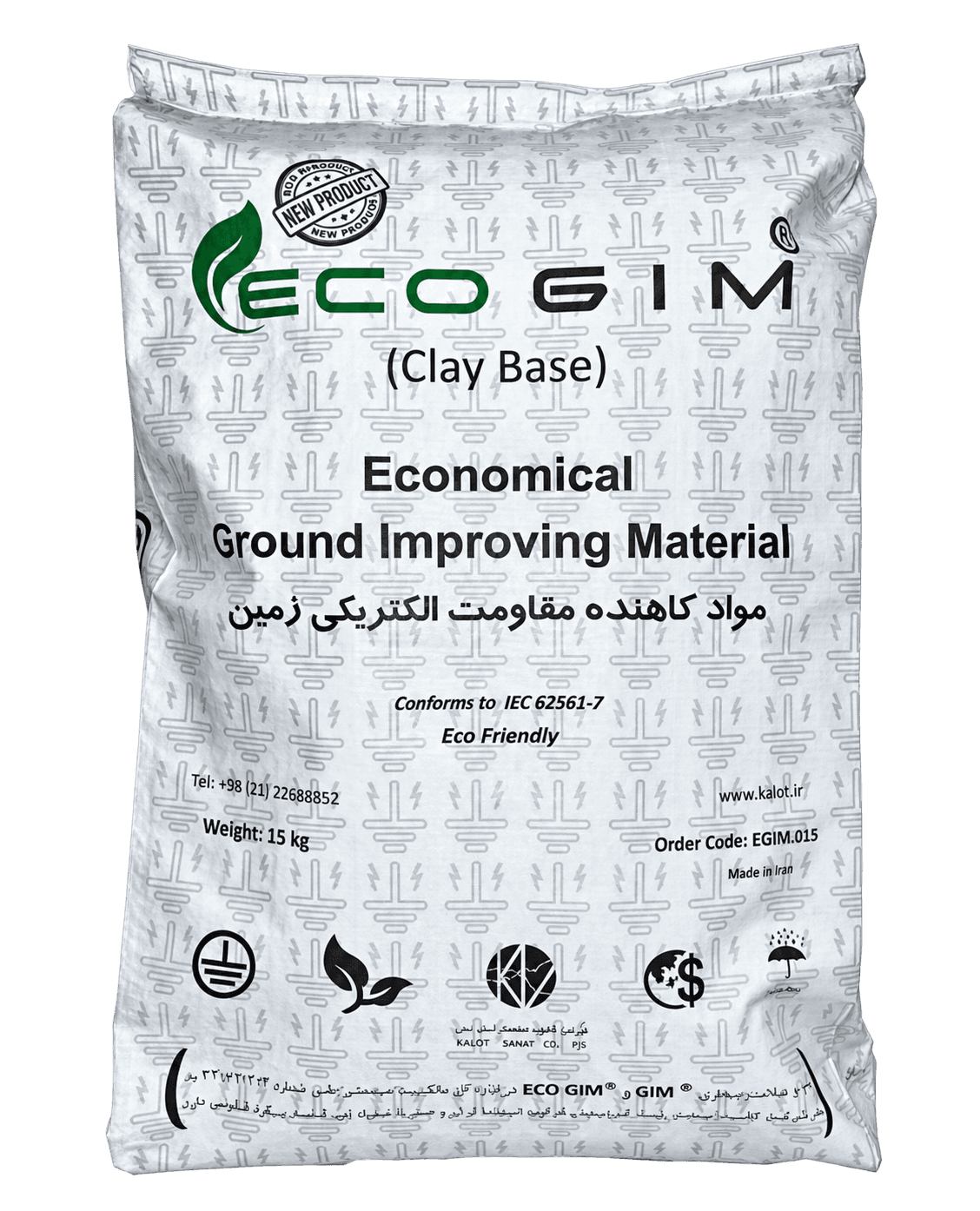

مواد کاهنده مقاومت زمین ECO GIM
ECO GIM ماده کاهنده مقاومت زمین کالوت با فرمولاسیون چندمعدنی و پایه رسی (Clay Base) است؛ ترکیبی مهندسیشده که به خاک رس یا بنتونیت خالص محدود نمیشود. این ماده با بهبود تماس الکتریکی الکترود ارت و خاک، به کاهش مقاومت سیستم زمین کمک میکند. نتایج آزمون ECO GIM بر اساس IEC 62561-7 و IGS-I-EL-001 در کاتالوگ سری GIM گزارش شده است. این محصول برای پروژههای ساختمانی، صنعتی و زیرساختی در شرایط محیطی معمولی، انتخابی با عملکرد فنی آزمودهشده و هزینه متناسب است.در کاتالوگ جدید سری GIM، مقاومت ویژه ECO GIM کمتر از ۱ اهممتر و مقاومت پلاریزاسیون آن بیش از ۷٫۲ اهممترمربع گزارش شده است. این ترکیب در کیسههای ۱۵ کیلوگرمی عرضه میشود و متناسب با طرح اجرا، در چاه ارت، اطراف میله ارت یا مسیر هادی افقی به کار میرود. برای انتخاب مقدار مصرف و روش اجرا، رطوبت و خورندگی خاک، نوع هادی و طراحی سیستم ارت پروژه باید بررسی شوند.
: ECO GIM؛ ترکیب معدنی پایهرسی برای سیستم ارت
مواد کاهنده مقاومت زمین ECO GIM کالوت با فرمولاسیونی از چند مادهٔ معدنی و پایهٔ رسی تولید میشود. «پایهرسی» نوع فرمولاسیون محصول را توصیف میکند؛ ECO GIM خاک رس یا بنتونیت خالص نیست. این ماده پس از اجرای صحیح در اطراف الکترود، تماس الکتریکی آن را با خاک بهبود میدهد و به کاهش مقاومت سیستم زمین کمک میکند. مقاومت ویژهٔ اعلامشده برای ماده کمتر از ۱ اهممتر است و نتایج آزمون آن بر اساس IEC 62561-7 و IGS-I-EL- در گواهی های مربوطه ارائه شده است. ECO GIM برای پروژههایی با شرایط محیطی معمولی طراحی شده که در آنها کیفیت فنی قابل ارزیابی و هزینهٔ متناسب، هر دو اهمیت دارند.
- فرمولاسیون چندمعدنی با پایهٔ رسی
- مقاومت ویژهٔ ماده کمتر از یک اهممتر
- ارزیابیشده بر اساس IEC 62561-7 و IGS-I-EL-001
- مناسب برای شرایط محیطی معمولی
فرمولاسیون معدنی با پایهٔ رسی
ECO GIM ترکیبی مهندسیشده از چند مادهٔ معدنی است که پایهٔ آن رسی است. این ویژگی، ماهیت محصول را روشن میکند: ECO GIM برای کاربرد در سیستم زمین فرموله شده و نباید آن را با خاک رس یا بنتونیت خالص یکسان دانست.
- ترکیب چند ماده معدنی
- پایه رسی (Clay Base)
- فرمولهشده برای کاربرد ارتینگ
بهبود تماس الکترود و خاک
این ماده در اطراف الکترود زمین جاگذاری میشود تا تماس الکتریکی الکترود با خاک اطراف بهبود یابد. مقاومت ویژهٔ کمتر از یک اهممترِ ECO GIM یکی از مشخصات فنی قابل بررسی آن برای انتخاب مادهٔ کاهنده مقاومت زمین است.
- مقاومت ویژهٔ ماده: کمتر از یک اهممتر
- استفاده در اطراف الکترود ارت
- کمک به کاهش مقاومت سیستم زمین
عملکرد فنی آزمودهشده
در کاتالوگ جدید سری GIM و تست ریپورت ها و نتایج آزمون ECO GIM در کنار الزامات IEC 62561-7 و IGS-I-EL-001 ارائه شده است. مقاومت ویژه، مقاومت پلاریزاسیون و نتایج آزمونهای مرتبط، مبنای فنی روشنتری برای ارزیابی کیفیت محصول در اختیار طراح و خریدار قرار میدهند.
- نتایج آزمون مقاومت ویژه
- ارزیابی مقاومت پلاریزاسیون
- مقایسه با الزامات استانداردهای مرتبط
کالای باکیفیت ولی اقتصادی
مواد کاهنده مقاومت زمین ECO GIM، یکی از مواد کاهنده مقاومت زمین معتبر با پایه رسی (Clay Base) و قیمت اقتصادی، در مجموعه محصولات کالوت برای کاربردهای ارتینگ عرضه شده است. ECO GIM در کنار سایر محصولات برند GIM، با رعایت استانداردهای ملی و بینالمللی IEC 62561-7 و IGS-I-EL-001 تولید شده است.
این محصول به دلیل قیمت اقتصادی و کیفیت بالا، میتواند جایگزین مناسبی برای روشهای سنتی همچون بنتونیت، خاک رس، نمک و ذغال باشد و گزینهای مقرونبهصرفه برای پروژههایی است که با وجود اهمیت به کیفیت، کنترل هزینه هم در آنها اهمیت دارد.
- مناسب برای شرایط معمولی و غیر خورنده
- روشهای اجرایی چاه میله و کانال ارت
- کیسه های 15 کیلوگرمی.
مشخصات فنی و اطلاعات تکمیلی
مواد کاهنده مقاومت زمین ECO GIM؛ ترکیب معدنی پایهرسی برای سیستم ارت
ECO GIM از خانوادهٔ مواد کاهنده مقاومت زمین کالوت است. این محصول از ترکیب چند مادهٔ معدنی با پایهٔ رسی ساخته میشود؛ بنابراین «Clay Base» نام نوع فرمولاسیون آن است و به معنای خاک رس یا بنتونیت خالص نیست. ECO GIM برای بهبود تماس الکتریکی الکترود با خاک اطراف و کمک به کاهش مقاومت سیستم زمین در شرایط محیطی معمولی به کار میرود.
ECO GIM چگونه به عملکرد سیستم زمین کمک میکند؟
مواد کاهنده مقاومت خاک در اطراف الکترود یا هادی دفنی قرار میگیرند و بخشی از فضای میان آن و خاک اطراف را پر میکنند. مقاومت ویژهٔ اعلامشده برای خود مادهٔ ECO GIM کمتر از ۱ اهممتر است. این عدد یکی از معیارهای ارزیابی محصول است؛ مقاومت نهایی سیستم ارت باید پس از طراحی و اجرا، در محل پروژه اندازهگیری شود.
مشخصات آزمودهشده و شرایط کاربرد
در کاتالوگ جدید سری GIM، نتایج ECO GIM بر اساس IEC 62561-7 و IGS-I-EL-001 بررسی شده است. کاتالوگ مقاومت پلاریزاسیون آن را بالاتر از ۷٫۲ اهممترمربع اعلام میکند و محصول را برای شرایط محیطی معمولی و غیرخورنده معرفی میکند. هنگام انتخاب ماده برای خاکهای بسیار خورنده، مشخصات محصول و شرایط واقعی پروژه باید جداگانه بررسی شوند.
روش اجرا و بستهبندی
ECO GIM در کیسههای ۱۵ کیلوگرمی عرضه میشود و مطابق دستورالعمل اجرایی، میتوان آن را در روشهای متداول چاه ارت، اطراف میلهٔ ارت و کانال ارت به کار برد. کاتالوگ برای تهیهٔ ملات هر کیسه، اختلاط با ۸ لیتر آب را نشان میدهد. مقدار مصرف و آرایش الکترودها باید بر پایهٔ طراحی سیستم زمین و وضعیت خاک تعیین شود.
| ویژگی | مقدار |
|---|---|
| نوع ماده | ترکیب چندمعدنی با پایهٔ رسی (Clay Base) |
| مقاومت ویژه ماده | کمتر از یک اهم متر |
| مقاومت پلاریزاسیون | بالاتر از 7.2 اهم متر مربع |
| شرایط کار کرد | محیطهای معمولی و غیرخورنده |
| وزن هر کیسه | 15 کیلوگرم |
| مبنای ارزیابی | IEC 62561-7 و IGS-I-EL-001 |
چاه ارت
میله ارت
کانال ارت
ویژگی | مقدار |
|---|---|
پایهٔ ماده | رسی (Clay Base) |
جایگاه محصول در ایران | گزینهٔ اقتصادی؛ راهکاری برای پروژههای معمولی در شرایط محیطی معمولی با حفظ الزامات فنی |
مقاومت پلاریزاسیون | بالاتر از ۷٫۲ اهممترمربع (Ω·m²)؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۷٫۴۱ Ω·m² |
شرایط کاربرد | مناسب برای محیطهای معمولی و غیرخورنده؛ پروژههای ساختمانی، صنعتی و زیرساختی عمومی |
استانداردها و نمونهبرداری | IEC 62561-7 و IGS-I-EL-001؛ نمونهها در آزمایشگاههای معتبر ارزیابی شدهاند |
مقاومت ویژهٔ ماده | کمتر از ۱ اهممتر؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۰٫۸۵ اهممتر |
رسانایی الکتریکی | — |
pH و اثر بر هادی ارت | pH اعلام نشده؛ بدون خورندگی برای هادی ارت |
حلالیت در محیطهای اسیدی | مقاوم در برابر حلشدن در محیطهای اسیدی |
میزان گوگرد | کمتر از ۱٫۹٪؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۱٫۹٪ (حد مجاز استاندارد: ۲٪) |
گواهی عدم خورندگی | — |
مدارک زیستمحیطی | دارای نتیجهٔ آزمون آبشویی (Leaching) مطابق استاندارد |
گواهیهای آزمایشگاهی | گواهیهای مقاومت ویژه، مقاومت پلاریزاسیون، میزان گوگرد و آزمون آبشویی — دانشگاه تربیت مدرس، دانشکده مهندسی |
صادرات | — |
مقاومت در برابر شستهشدن | مقاوم در برابر حلشدن در آب |
نگهداری دورهای | — |
رطوبتپذیری | توانایی جذب رطوبت بالا |
چسبندگی به هادی ارت | دارای خاصیت چسبندگی دائمی به هادی ارت |
دوام عملکرد | ثابتماندن مقاومت الکتریکی در طول زمان؛ ماندگاری بسیار بالا |
سهولت اجرا | اجرای ساده و سازگار با روشهای متداول نصب؛ صرفهجویی در زمان اجرا |
ابعاد کیسه | حدود ۱۰ × ۴۰ × ۶۰ سانتیمتر |
چگالی ماده | حدود ۷۵۰ کیلوگرم بر مترمکعب |
وزن هر کیسه | ۱۵ کیلوگرم |
جنس کیسه | کامپوزیت |
