معرفی کامل محصول

تسمه استینلس استیل هادی صاعقه گیر و ارتینگ

تسمه استنلس استیل کالوت یکی از هادی‌های فلزی مورد استفاده در سیستم‌های ارتینگ و حفاظت در برابر صاعقه است که می‌تواند در مسیر هادی نزولی، شبکه هم‌بندی و بخش‌های مناسب سیستم زمین به‌کار رود. این محصول در گریدهای استنلس استیل متناسب با شرایط پروژه عرضه می‌شود و مقاومت مناسب در برابر خوردگی، دوام مکانیکی و قابلیت استفاده در محیط‌های صنعتی از مزایای آن است. نمونه‌های تولیدی کالوت برای کاربرد به‌عنوان هادی سیستم حفاظت در برابر صاعقه، تحت آزمون‌های مرتبط با استاندارد IEC 62561-2 قرار گرفته‌اند و انطباق انها با این استاندارد توسط آزمایشگاه های معتبر تایید گردیده است.

درخواست استعلام قیمت

هادی مقاوم و اقتصادی برای محیط‌های صنعتی و خورنده

تسمه استنلس استیل؛ هادی مقاوم برای ارتینگ و حفاظت در برابر صاعقه

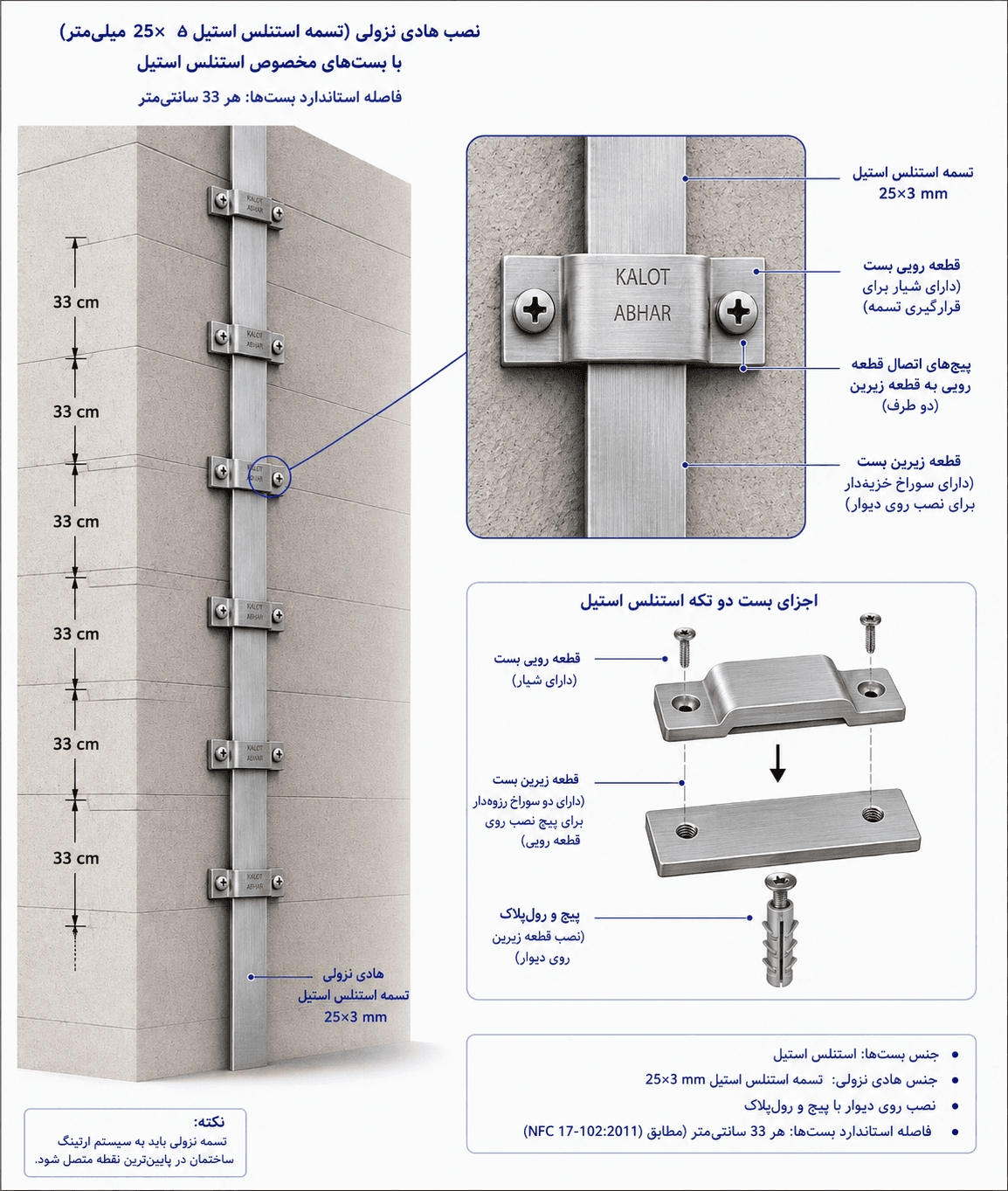

تسمه استنلس استیل کالوت یکی از هادی‌های فلزی مورد استفاده در سیستم‌های ارتینگ، هم‌بندی و البته بیشتر به عنوان هادی نزولی در حفاظت در برابر صاعقه است. مقاومت مناسب فولاد زنگ‌نزن در برابر خوردگی و شرایط محیطی، این هادی را برای پروژه‌های صنعتی و محل‌هایی که دوام و پایداری طولانی‌مدت اهمیت دارد، به گزینه‌ای مناسب تبدیل می‌کند.

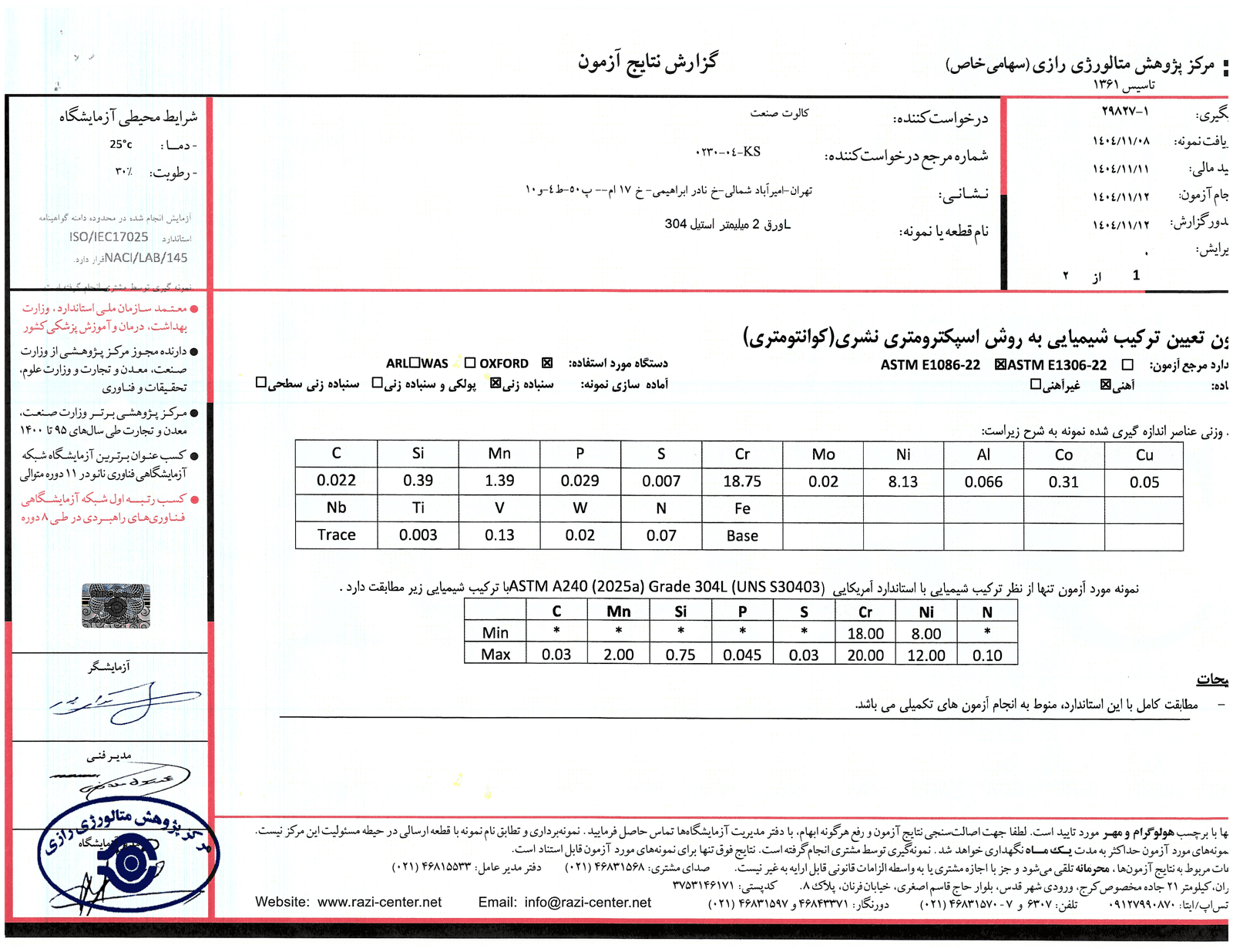

این خانواده محصول در گریدهای متناسب با شرایط پروژه، از جمله 304L و 316L، قابل ارائه است. برای تسمه‌های استنلس استیل کالوت، سوابق آنالیز شیمیایی متریال و همچنین گزارش آزمون هادی نزولی مرتبط با IEC 62561-2 در مدارک فنی محصول موجود است. در حال حاضر هشت گزارش آنالیز شیمیایی 304L/316L و گزارش آزمون انطباق با استاندارد IEC62561-2 برای این خانواده محصول در سامانه مدارک ثبت شده‌اند.

در انتخاب تسمه، تنها جنس استنلس استیل ملاک نیست؛ گرید متریال، عرض، ضخامت، سطح مقطع، انتخاب بست ها ئ یراق الات متناسبد، شرایط خوردگی و محل استفاده در سیستم باید هم‌زمان بررسی شوند. ابعاد مناسب برای هادی نزولی الزاماً برای Air-Termination مناسب نیست و انتخاب سطح مقطع هر بخش باید بر اساس طراحی سیستم و الزامات استاندارد انجام

  • مناسب برای هادی نزولی، هم‌بندی و سیستم ارتینگ
  • قابل ارائه در گریدهای 304L و 316L
  • مقاومت مناسب در برابر خوردگی و شرایط محیطی
  • دارای سوابق آزمون و آنالیز متریال

اطلاعات فنی محصول

برای نمایش بزرگ کلیک کنید


مشخصه

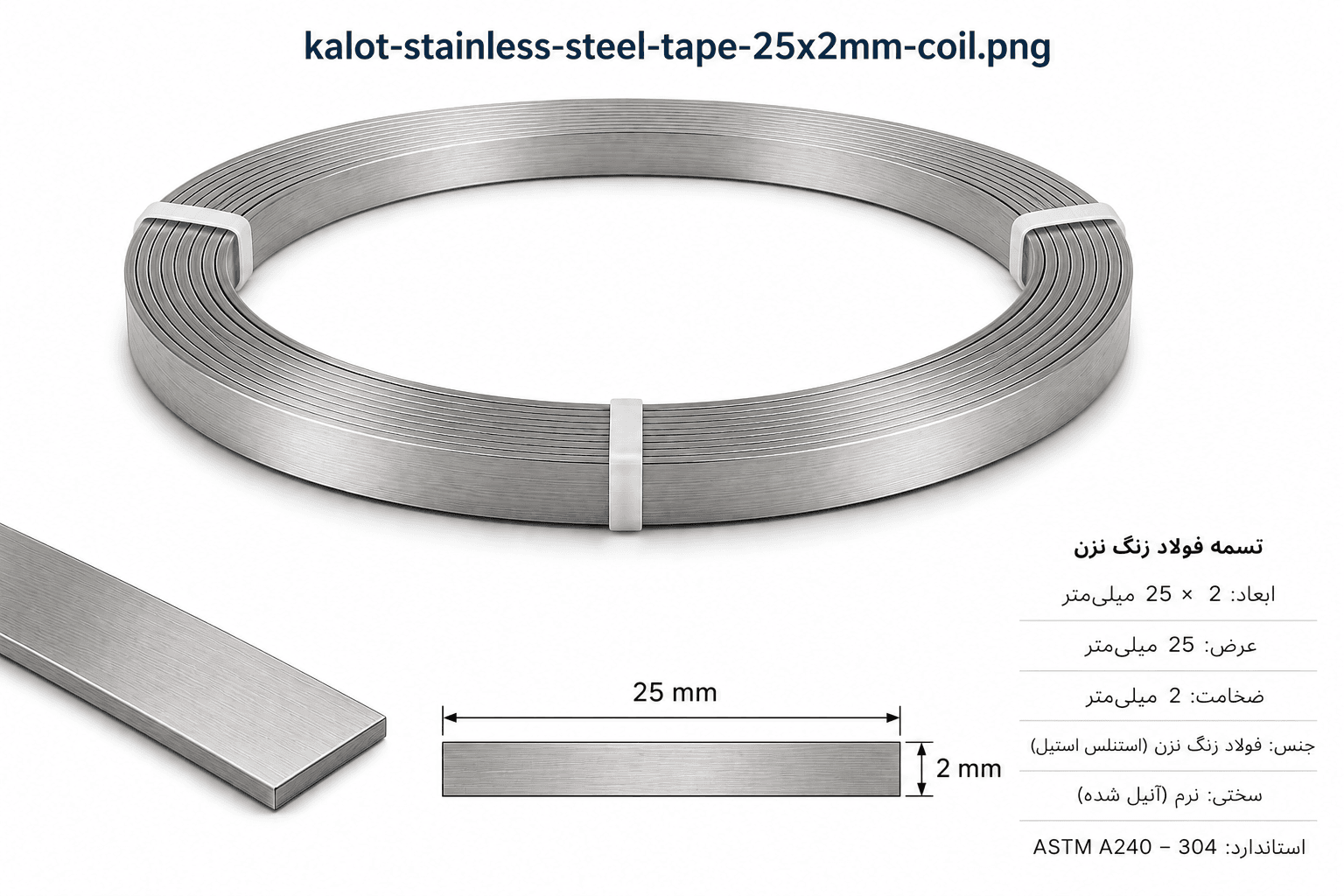

25 × 2 mm

35 × 3 mm

50 × 2 mm

سطح مقطع

50 mm²

105 mm²

100 mm²

وزن تقریبی هر متر

≈ 0.395 kg/m

≈ 0.84 kg/m

≈ 0.80 kg/m

شکل عرضه

رول تسمه

رول تسمه

رول تسمه

گرید قابل ارائه

304L / 316L

304L / 316L

304L / 316L

کاربرد پیشنهادی

هادی نزولی

ارتینگ / هادی با سطح مقطع بالاتر

ارتینگ / هادی با سطح مقطع بالاتر

وزن‌ها تقریبی و بر مبنای چگالی حدود 8.0 g/cm³ برای استنلس استیل محاسبه شده‌اند؛ وزن واقعی می‌تواند با توجه به گرید، تلرانس ضخامت و تولید کمی متفاوت باشد.

مدارک و دانلودها

کاتالوگ و دیتاشیت

فعلاً مدرکی در این بخش نیست.

نقشه‌ها و شماتیک‌ها

فعلاً مدرکی در این بخش نیست.

گواهی‌ها و گزارش‌های آزمون

محصولات مشابه و مکمل

رول تسمه مسی کالوت 25×2 میلی‌متر با نمای ابعادی برای سیستم ارتینگ، هم‌بندی و حفاظت در برابر صاعقهتسمه مسی
سیم لخت مسیسیم لخت مسی
تسمه مس با روکش قلعتسمه مس با روکش قلع

پرسش‌های متداول

تسمه استنلس استیل برای چه بخش‌هایی از سیستم استفاده می‌شود؟

بر اساس رکورد محصول، این تسمه می‌تواند در هادی نزولی، بخش‌هایی از شبکه ارت و نقاط هم‌بندی استفاده شود. کاربرد نهایی باید با طراحی سیستم، سطح مقطع موردنیاز، شرایط محیطی و روش اتصال تطبیق داده شود.

تفاوت کاربرد گریدهای 304L و 316L چیست؟

انتخاب گرید به میزان رطوبت، شوری، مواد شیمیایی، شرایط خاک و تماس با فلزات دیگر بستگی دارد. در محیط‌های خورنده‌تر، 316L می‌تواند گزینه قابل بررسی باشد؛ اما انتخاب قطعی باید در مشخصات پروژه تأیید شود.

چه ابعادی برای تسمه استنلس استیل ارائه می‌شود؟

در رکورد CMS ابعاد 25×2، 35×3 و 50×2 میلی‌متر ثبت شده است. سطح مقطع‌های اعلام‌شده به‌ترتیب 50، 105 و 100 میلی‌مترمربع هستند؛ ابعاد و گرید نهایی باید هنگام سفارش تأیید شود.

آیا تسمه برای هادی نزولی صاعقه آزمون شده است؟

رکورد محصول گزارش CH9658 پژوهشگاه نیرو را برای آزمون هادی نزولی مرتبط با IEC 62561-2 ذکر می‌کند. برای تطبیق دقیق، باید ابعاد، گرید، نمونه آزمون و ویرایش استاندارد در خود گزارش بررسی شود.

آیا می‌توان تسمه را به فلزات دیگر متصل کرد؟

بله، اما اتصال به مس، فولاد گالوانیزه یا فلزات دیگر باید با رابط سازگار انجام شود. خطر خوردگی گالوانیکی، شرایط رطوبت و دسترسی برای بازرسی دوره‌ای باید پیش از اجرا بررسی شود.

برای خرید چه مدارکی باید درخواست شود؟

گزارش آزمون هادی، آنالیز شیمیایی همان گرید و بچ، دیتاشیت ابعاد و وزن، اطلاعات طول رول، تلرانس‌ها، نوع اتصالات سازگار و شرایط گارانتی را از تأمین‌کننده درخواست کنید.
