صفحه هم بندی آرماتور با سیم برای سازه های بتنی

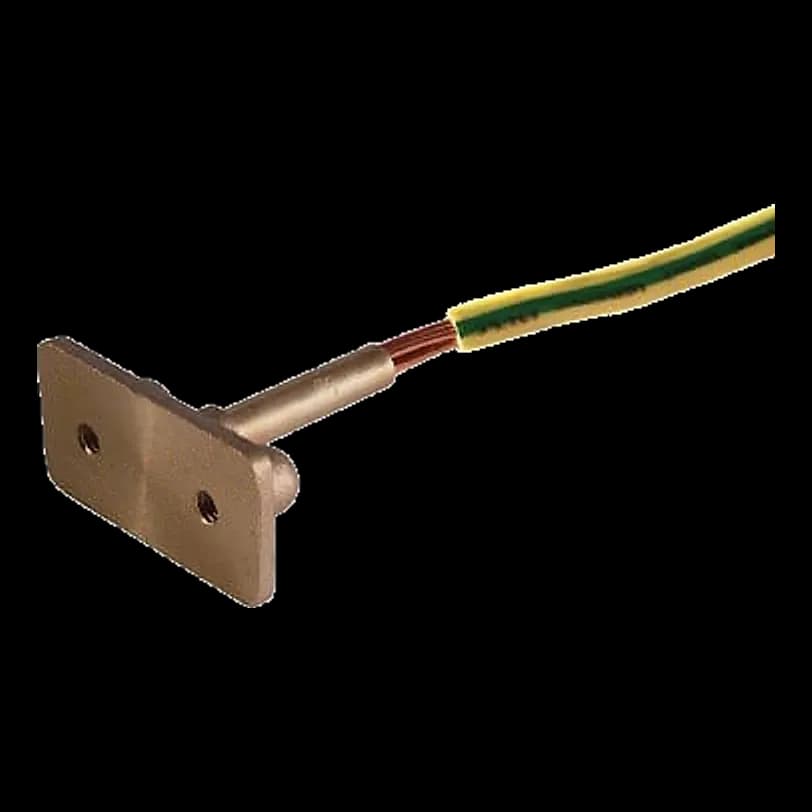

یکی از مواردی که همواره در سیستم های همبندی می بایست به سیستم ارتینگ متصل گردد آرماتورهای موجود در سازه های بتنی می باشد. یکی از راه های همبند نمودن آرماتورهای موجود در سازه های بتونی استفاده از بست صفحه برنجی می باشد این صفحات از طریق سیم مسی به آرماتور متصل می گردد.عموما به منظور همبند نمودن آرماتور موجود در سازه بتنی ، آرماتور مذکور از طریق بست U-Type اتصال سیم به میله/آرماتور به سیم متصل می گردد و سیم از سمت دیگر به بخش میله ای بست صفحه برنجی جوش داده خواهد شد.(جوش احتراقی)شایان ذکر است که اتصال خروجی سیستم ارت به این بست از طریق کابلشو و پیچ به بست مذکور صورت می گیرد.در این بست به منظور سهولت کار 1 متر از کابل مسی نمره 70 به طور پیش فرض به بست جوش داده شده است. مشخصات فنی بست صفحه برنجی به شرح ذیل می باشد:

• جنس : برنج

• تعداد سوراخ : 2

• سایز سوراخ : M 10

• سایز کابل : 70 میلیمتر مربع

• نوع کابل: کابل مسی با روکش سبز و زرد از جنس PVC

• طول کابل: 1000 میلیمتر
