معرفی کامل محصول

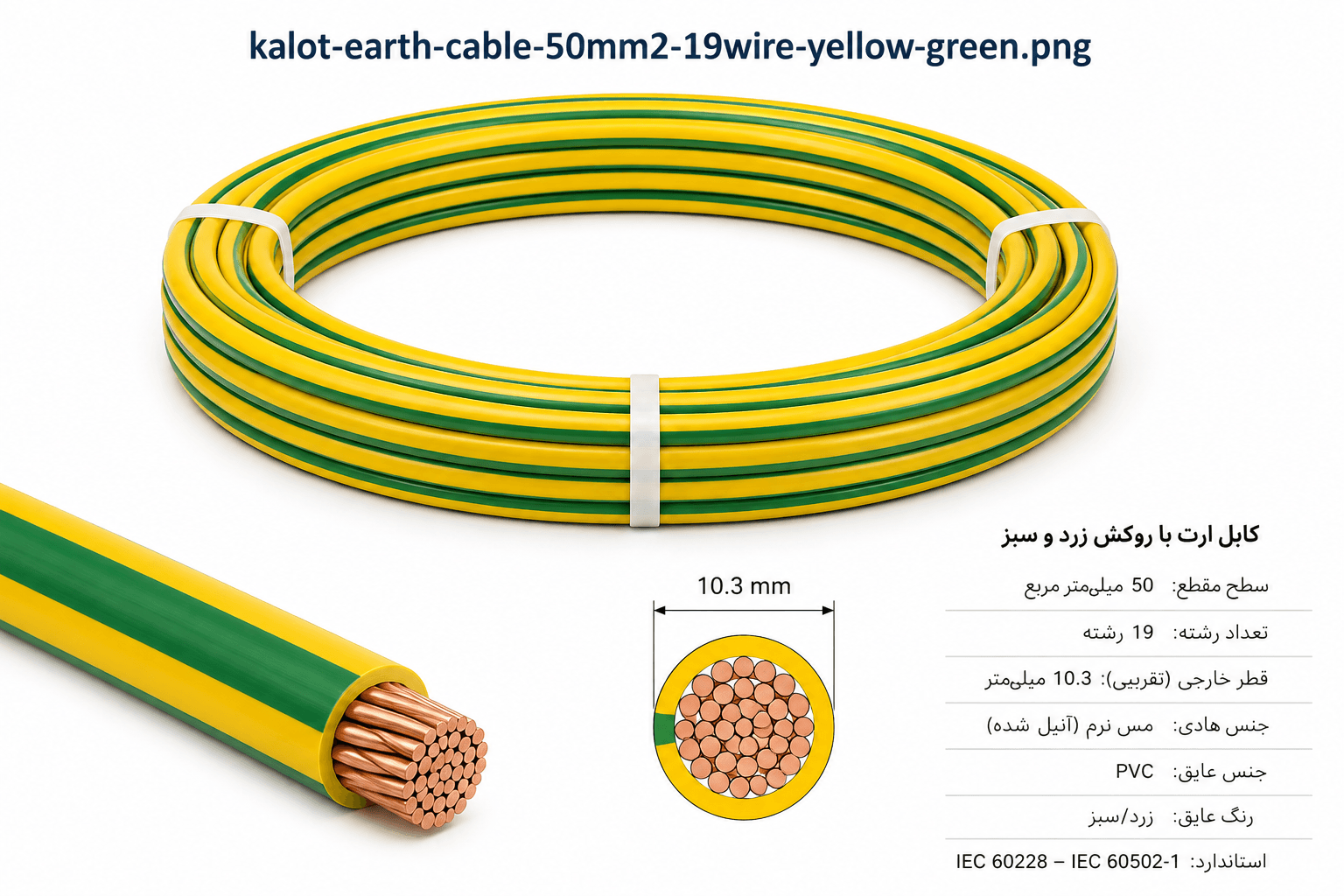

کابل ارت مسی با روکش سبز و زرد
یکی از پرکاربردترین هادیها که امروزه در صنعت ارتینگ و حفاظت در برابر صاعقه مورد استفاده قرار میگیردکابل مسی ارت افشان با روکش PVC سبز و زرد میباشد. کابل مسی افشان با روکش PVC سبز و زرد، برای اجرای هادیهای ارتینگ و اتصال در سامانههای حفاظت در برابر صاعقه به کار میرود.
کابل ارت مسی برای اتصال حفاظتی و سیستم ارت
کابل ارت مسی با روکش سبز و زرد بهعنوان هادی حفاظتی برای اتصال تجهیزات الکتریکی به سیستم ارت و هدایت جریان خطا به زمین استفاده میشود. این کابل در تابلوهای برق، تجهیزات الکتریکی و تأسیسات ساختمانی کاربرد دارد و انتخاب سطح مقطع آن باید متناسب با طراحی سیستم و شرایط پروژه انجام شود.
ایمنی
برای ایجاد مسیر اتصال ایمن تجهیزات الکتریکی به سیستم ارت و هدایت جریان خطا به زمین.
شناسایی سریع هادی ارت
روکش سبز و زرد امکان تشخیص آسان هادی حفاظتی را در تابلوها و تأسیسات الکتریکی فراهم میکند.
قابل استفاده در تأسیسات مختلف
مناسب برای تابلوهای برق، تجهیزات الکتریکی، تأسیسات ساختمانی و پروژههای نیازمند هادی حفاظتی.
انتخاب متناسب با طراحی پروژه
سطح مقطع کابل بر اساس طول مسیر، جریان خطا، نوع سیستم ارت و شرایط نصب انتخاب میشود.
اطلاعات فنی محصول
مشخصه | مقدار / توضیحات |
|---|---|
نوع محصول | کابل ارت مسی با روکش سبز و زرد |
نوع هادی | مس رشتهای افشان، Class 2 |
جنس هادی | مس |
جنس عایق / روکش | PVC |
رنگ روکش | سبز و زرد |
کاربرد اصلی | هادی حفاظتی برای اتصال تجهیزات الکتریکی به سیستم ارت |
ولتاژ نامی | 450/750 V |
کاربرد در سیستم | مناسب برای سیستمهای تا 600/1000 V |
محدوده دمای کاری | 0 تا +70°C |
سطح مقطعهای قابل ارائه | 6 تا 400 mm² |
استاندارد | IEC 60227-3 |
شکل عرضه | متناسب با سفارش و مشخصات پروژه |
انتخاب سطح مقطع | بر اساس طراحی سیستم، جریان خطا، طول مسیر و شرایط نصب |
خلوص مس | 99.99% |
کابل ارت مسی سبز و زرد کالوت در سطح مقطعهای مختلف از 6 تا 400 میلیمتر مربع قابل ارائه است. انتخاب سطح مقطع مناسب باید بر اساس طراحی سیستم ارت، جریان خطای مورد انتظار، طول مسیر و شرایط نصب پروژه انجام شود.
سطح مقطع نامی (mm²) | کد محصول |
|---|---|
6 | GYCC 006 |
10 | GYCC 010 |
16 | GYCC 016 |
25 | GYCC 025 |
35 | GYCC 035 |
50 | GYCC 050 |
70 | GYCC 070 |
95 | GYCC 095 |
120 | GYCC 120 |
150 | GYCC 150 |
185 | GYCC 185 |
240 | GYCC 240 |
300 | GYCC 300 |
400 | GYCC 400 |
کدهای محصول بر اساس سطح مقطع نامی هادی تعریف شدهاند. مشخصات نهایی سفارش و شرایط تحویل متناسب با نیاز پروژه بررسی میشود.
نتخاب سطح مقطع
سطح مقطع کابل ارت باید بر اساس طراحی سیستم، جریان خطای احتمالی، طول مسیر، شرایط نصب و الزامات پروژه انتخاب شود. در مسیرهای طولانی یا شرایطی که جریان خطا و تنشهای حرارتی بالاتر است، انتخاب سطح مقطع مناسب اهمیت بیشتری دارد.
کنترل کابل پیش از نصب
پیش از اجرا، روکش سبز و زرد کابل از نظر بریدگی، پارگی، لهشدگی و آسیب مکانیکی بررسی شود. رشتههای مسی نیز باید سالم، تمیز و بدون خوردگی یا آسیب باشند.
آمادهسازی و اجرای اتصالات
سطح اتصال باید تمیز، محکم و عاری از رنگ، زنگزدگی، چربی و آلودگی باشد. اتصال کابل به شینه ارت، بدنه تجهیزات یا سایر اجزای سیستم باید با کابلشو، ترمینال یا اتصال متناسب با سطح مقطع هادی انجام شود.
تست پیوستگی پس از اجرا
پس از نصب، پیوستگی الکتریکی مسیر حفاظتی بررسی شود تا از اتصال صحیح بین تجهیزات و شبکه ارت اطمینان حاصل شود. کیفیت و استحکام اتصالات نیز باید کنترل و در صورت نیاز توسط فرد متخصص اندازهگیری و آزمایش شود.
بازرسی و نگهداری دورهای
در بازرسیهای دورهای، سلامت روکش، استحکام اتصالات، آثار خوردگی و پیوستگی مسیر بررسی شود. اتصالات شل، آسیبهای مکانیکی یا خوردگی باید پیش از ایجاد اختلال در عملکرد مسیر حفاظتی اصلاح شوند.
*رنگ سبز و زرد برای شناسایی هادی حفاظتی استفاده میشود، اما جایگزین طراحی صحیح، اجرای اصولی و کنترل فنی سیستم ارت نیست. نصب نهایی باید مطابق نقشههای اجرایی و الزامات پروژه انجام شود
استاندارد، آزمونها و مدارک فنی کابل ارت مسی سبز و زرد
کابل ارت مسی سبز و زرد ارائهشده توسط کالوت بر اساس الزامات استاندارد IEC 60227-3 انتخاب و تأمین میشود. این استاندارد به الزامات کابلها و هادیهای عایقشده با PVC در محدوده کاربرد مربوط میپردازد و مبنای بررسی مشخصات فنی این خانواده محصول قرار میگیرد.
کالوت این محصول را بر اساس نیاز پروژه از تأمینکنندگان مورد تأیید مختلف تهیه میکند و تأمین محصول به یک سازنده مشخص محدود نیست. با این حال، محصولات قابل ارائه باید الزامات فنی موردنظر پروژه را برآورده کرده و دارای مدارک و گواهیهای آزمون مرتبط باشند.
به همین دلیل، شماره گواهی، نام آزمایشگاه یا سازنده ممکن است بین محمولهها و تأمینکنندگان مختلف متفاوت باشد. مدارک فنی مربوط به محصول قابل تحویل، متناسب با تأمینکننده و Batch یا محموله مربوطه بررسی و در صورت نیاز پروژه ارائه میشود.
جدول استانداردها و مدارک
مورد | وضعیت / توضیحات |
|---|---|
استاندارد اصلی محصول | IEC 60227-3 |
نوع محصول | کابل/هادی مسی عایقشده با PVC با رنگ سبز و زرد |
کنترل انطباق | مشخصات محصول باید با الزامات فنی و استاندارد مربوطه تطبیق داشته باشد |
گواهی آزمون | برای محصولات تأمینشده، مدارک و گواهیهای آزمون مرتبط قابل ارائه است |
تأمینکننده | ممکن است متناسب با پروژه، موجودی و شرایط تأمین متفاوت باشد |
مدارک هر محموله | مدارک فنی و Test Certificate مربوط به سازنده یا محموله تحویلی بررسی میشود |
دیتاشیت | دیتاشیت محصول تأمینشده، در صورت وجود، همراه مدارک فنی قابل ارائه است |
قابلیت ردیابی مدارک | مشخصات و مدارک باید با محصول یا محموله تحویلی قابل تطبیق باشند |
ارائه مدارک پروژه | مدارک موردنیاز متناسب با الزامات قرارداد و درخواست مشتری ارائه میشود |
بخش «مدارک قابل ارائه»
بسته به سازنده، محموله و الزامات پروژه، مدارک فنی محصول میتواند شامل دیتاشیت، Test Certificate، Certificate of Conformity و سایر مستندات کنترل کیفیت مرتبط باشد.
نکته برای مشتری
در پروژههایی که ارائه گواهی آزمون، دیتاشیت یا مدرک مشخصی جزو الزامات قرارداد است، توصیه میشود نوع مدرک موردنیاز پیش از ثبت سفارش اعلام شود تا محصول از تأمینکنندهای انتخاب شود که مستندات موردنیاز پروژه را در اختیار دارد.
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشهها و شماتیکها
فعلاً مدرکی در این بخش نیست.
گواهیها و گزارشهای آزمون
فعلاً مدرکی در این بخش نیست.
پرسشهای متداول
کابل ارت مسی با روکش سبز و زرد برای چه مواردی مناسب است؟
کابل ارت مسی با روکش سبز و زرد برای ایجاد مسیر اتصال ایمن میان تجهیزات یا بخشهای فلزی و سیستم ارت به کار میرود و به کاهش خطر برقگرفتگی و هدایت جریان خطا کمک میکند. این کابل در تابلوهای برق، تجهیزات الکتریکی و تأسیسات ساختمانی و صنعتی کاربرد دارد.
هنگام انتخاب، سطح مقطع کابل را بر اساس نوع پروژه، جریان خطا، طول مسیر، روش نصب و الزامات طراحی سیستم ارت تعیین کنید. اتصال کابل باید با سطح فلزی تمیز و بدون رنگ، زنگزدگی یا آلودگی انجام شود و مسیر آن تا حد امکان کوتاه، مستقیم و محافظتشده باشد. از شلبودن اتصالات، خمکاری شدید و آسیبدیدگی روکش جلوگیری کنید.
پیش از بهرهبرداری، پیوستگی مسیر ارت و استحکام اتصالات را بررسی کنید. انتخاب سطح مقطع و شیوه نصب نهایی باید با مشخصات پروژه و نظر کارشناس برق هماهنگ شود.
برای انتخاب کابل ارت مسی با روکش سبز و زرد، چه معیارهایی را باید در نظر گرفت؟
کابل ارت مسی با روکش سبز و زرد برای ایجاد مسیر اتصال ایمن تجهیزات به سیستم ارت و هدایت جریان خطا به زمین استفاده میشود. این کابل ارت در تابلوهای برق، تجهیزات الکتریکی، تأسیسات ساختمانی و پروژههایی که به هادی حفاظتی نیاز دارند، کاربرد دارد.
برای انتخاب کابل ارت مسی مناسب، سطح مقطع موردنیاز، طول مسیر، نوع سیستم ارت، جریان خطای احتمالی و شرایط نصب را در نظر بگیرید. سطح مقطع کابل باید بر اساس طراحی سیستم و الزامات اجرایی پروژه انتخاب شود. روکش سبز و زرد به شناسایی هادی حفاظتی کمک میکند؛ بااینحال، نصب کابل ارت و اتصال آن باید مطابق نقشه و دستورالعملهای فنی پروژه انجام شود.
پیش از نصب، سلامت روکش کابل ارت و رشتههای مسی را بررسی کنید. محل اتصال باید تمیز، محکم و عاری از رنگ، زنگزدگی و آلودگی باشد. پس از اجرای سیستم ارت نیز پیوستگی مسیر و کیفیت اتصالات را توسط فرد متخصص بررسی کنید تا عملکرد مسیر حفاظتی قابل اطمینان باشد.
